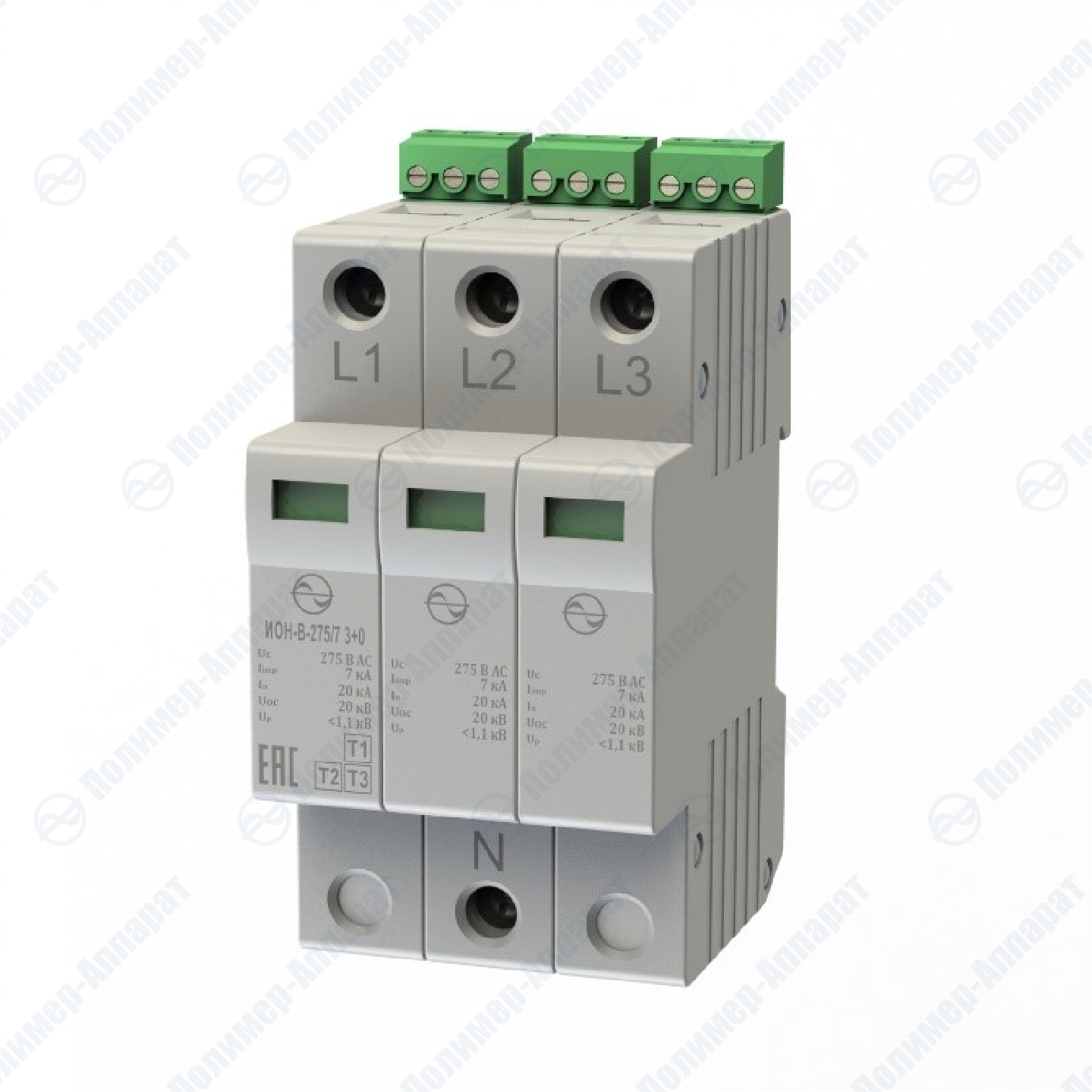

Трехполюсные УЗИП класса испытаний I, II, III ограничивающего типа на основе метало-оксидных варисторов предназначены для защиты электрооборудования, подключенного к проводникам L-PEN, L-N, L-PE однофазных или трехфазных низковольтных силовых распределительных сетей с системами заземления типа TN-C и TN-S, а также к проводникам L-N в системах TT и IT.
Uc = 275 В АС/ 350 B DC, Iimp (10/350) = 7 кА.
Рабочая температура от -60 до +85°C. УЗИП оборудованы терморазъединителями и индикаторами отключения с выводами для подключения дистанционной сигнализации (типа «сухой контакт»).
Технические характеристики
|
Параметр |
Наименование |
||
|
ИОН-В-275/7 3+0 |
|||
|
Класс испытаний УЗИП по ГОСТ IEC 61643-11 |
I, II, III |
||
|
Тип элемента УЗИП |
ограничивающего типа |
||
|
Количество полюсов |
3 |
||
|
Количество вводов на полюс |
одновводное |
||
|
Вид защиты (для сетей TN-C и TN-S) |
L- PEN, L-N, L- PE |
||
|
Вид защиты (для сетей TT) |
L-N |
||
|
Род тока |
АС / DC |
||
|
Максимальное длительное рабочее напряжение, Uc (АC/ DC), В |
275 (AC) / 350 (DC) |
||
|
Импульсный разрядный ток, Iimp (10/350), кА |
7 |
||
|
Коммутируемый заряд, Q, A·с |
3,5 |
||
|
Удельная энергия, W/R, кДж/Ом |
12 |
||
|
Суммарный импульсный ток, ITotal (10/350), кА |
- |
14 |
21 |
|
Максимальный разрядный ток, Imax (8/20), кА |
50 |
||
|
Номинальный разрядный ток, In (8/20), кА |
20 |
||
|
Импульсное напряжение комбинированной волны (1,2/50 - 8/20) для класса испытаний III, Uoc, кВ |
20 |
||
|
Уровень напряжения защиты, Up (при In ), кВ |
≤ 1,1 |
||
|
Уровень напряжения защиты, Up (при Iimp ), кВ |
≤ 0,8 |
||
|
Уровень напряжения защиты для класса испытаний III, Up (при Uoc), кВ |
≤ 0,9 |
||
|
Временное перенапряжение (ВПН), UT (АС), В/ с |
≤ 335 В / 5 с |
||
|
Время срабатывания, tA, нс |
< 25 |
||
|
Номинал защитного предохранителя, gG, А |
100 |
||
|
Номинальный ток короткого замыкания, ISCCR, кА |
25 |
||
|
Сопровождающий ток, If, А |
отсутствует |
||
|
Рабочий частотный диапазон, Гц |
50 - 60 |
||
|
Остаточный ток, IPE (при Uref), мА |
≤ 0,9 |
||
|
Напряжение на выводах варисторной сборки (УЗИП), UV (1 мА), В |
430±10% |
||
|
Вид клим. исполнения по ГОСТ 15150-69 |
УХЛ 2.1 |
||
|
Рабочая температура, °C |
от -60 до +85 |
||
|
Степень защиты по ГОСТ 14254 |
IP20 |
||
|
Монтаж |
DIN-рейка 35 мм |
||
|
Материал корпуса |
Polyamide PA6 |
||
|
Сечение присоединяемых проводников, мм2 |
≤ 25 (одножильный) ≤ 16 (многожильный) |
||
|
Момент затяжки винтовых клемм, Н∙м |
≤ 2,5 |
||
|
Срок службы |
не менее 10 лет |
||
|
Контакты дистанционной сигнализации: |
|||
|
Максимальный коммутируемый ток (АC/ DC), А |
0,5 / 0,1 |
||
|
Максимальное рабочее напряжение (АC/ DC), В |
250 / 250 |
||
|
Сечения подключаемых проводников, мм² |
≤ 1,5 |
||
|
Момент затяжки винтовых клемм, Н·м |
≤ 0,4 |
||
Преимущества
Максимальная эффективность: УЗИП ИОН-В-275/7 3+0 соответствуют требованиям ко всем трем классам испытаний, предусмотренных стандартом ГОСТ IEC 616643-11-2013. Устанавливаются в пределах 0А(В) - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1, ГОСТ Р МЭК 62305-4, ГОСТ IEC 61643-12, ГОСТ Р 50571.5.53 и CO-153-34.21.122-2003).
Компактная и надежная конструкция: высокая надежность за счет моноблочной конструкции изделия, приоритетной для большинства случаев применения силовых УЗИП.
Безопасное и эффективное обслуживание: УЗИП оборудованы терморазъединителями и индикаторами отключения с выводами для подключения дистанционной сигнализации, что обеспечивает эксплуатационную безопасность и удобство.
Удобный монтаж: монтируемые на DIN-рейку УЗИП легко устанавливаются в любом распределительном щите.
Документы:
Сертификат соответствия
