Линейный разрядник серии РВЛ-20У

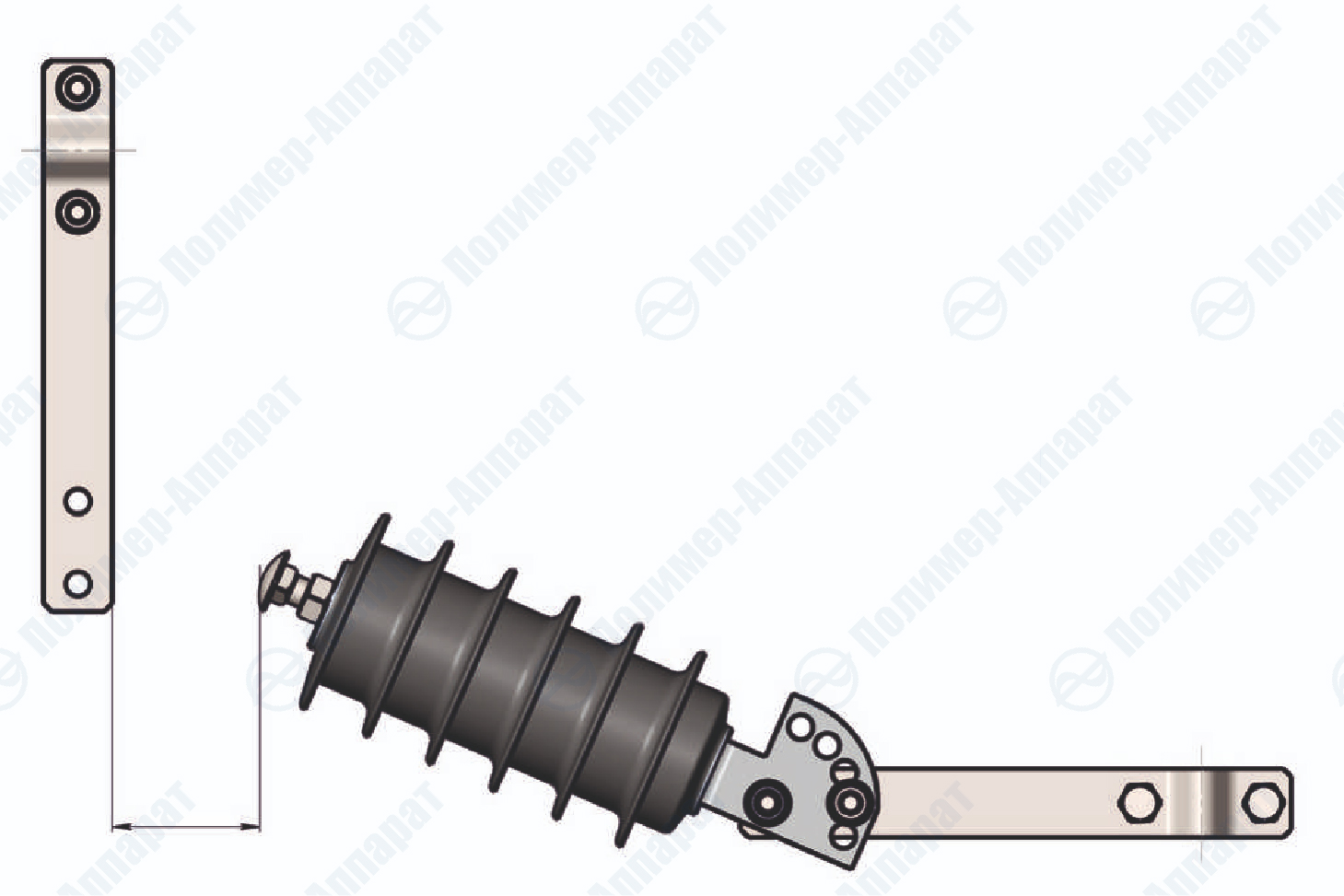

Разрядники предназначены для установки на опорах с изоляторами штыревого, подвесного и натяжного типов. Разрядник состоит из рабочего резистора с нелинейной вольтамперной характеристикой (РР) и внешнего искрового промежутка (ИП). Рабочий резистор выполнен в виде колонки варисторов, заключенных в герметичный полимерный корпус, армированный металлическими фланцами. РР с помощью специальной арматуры устанавливается на опоре ВЛ. Внешний искровой промежуток образуется между двумя электродами, один из которых установлен на верхнем фланце РР, а другой – на проводе или арматуре ВЛ, находящейся под напряжением. Для крепления на ВЛ с изолированными проводами используется электрод со встроенным прокалывающим элементом. Длина ИП устанавливается при монтаже в соответствии с рекомендациями  «Руководства по эксплуатации».
При воздействии перенапряжений искровой промежуток РВЛ пробивается и подсоединяет к проводу рабочий резистор. При воздействии напряжения промышленной частоты ток через рабочий резистор ограничивается до значений, при которых существование дуги в искровом промежутке невозможно.

Наименование параметра	Значение параметра
1. Класс напряжения сети, кВ	6÷20
2. Наибольшее длительно допустимое рабочее напряжение, (UНДР), кВ	7,6÷24
3. Номинальная частота, Гц	50
4. Номинальный разрядный ток, кА	10
5. Рекомендуемая длина искрового промежутка (L), мм	40÷90
6. Пятидесятипроцентное разрядное напряжение ИП при воздействии грозовых импульсов напряжения, кВ, не более	75÷120
7. Амплитуда импульса большого тока 4/10 мкс, кА, не менее	100
8. Заряд пропускной способности, Кл, не менее	1,1
9. Допустимый ток замыкания на землю в точке установки разрядника, кА	40
10. Масса разрядников в сборе, кг	1,7
