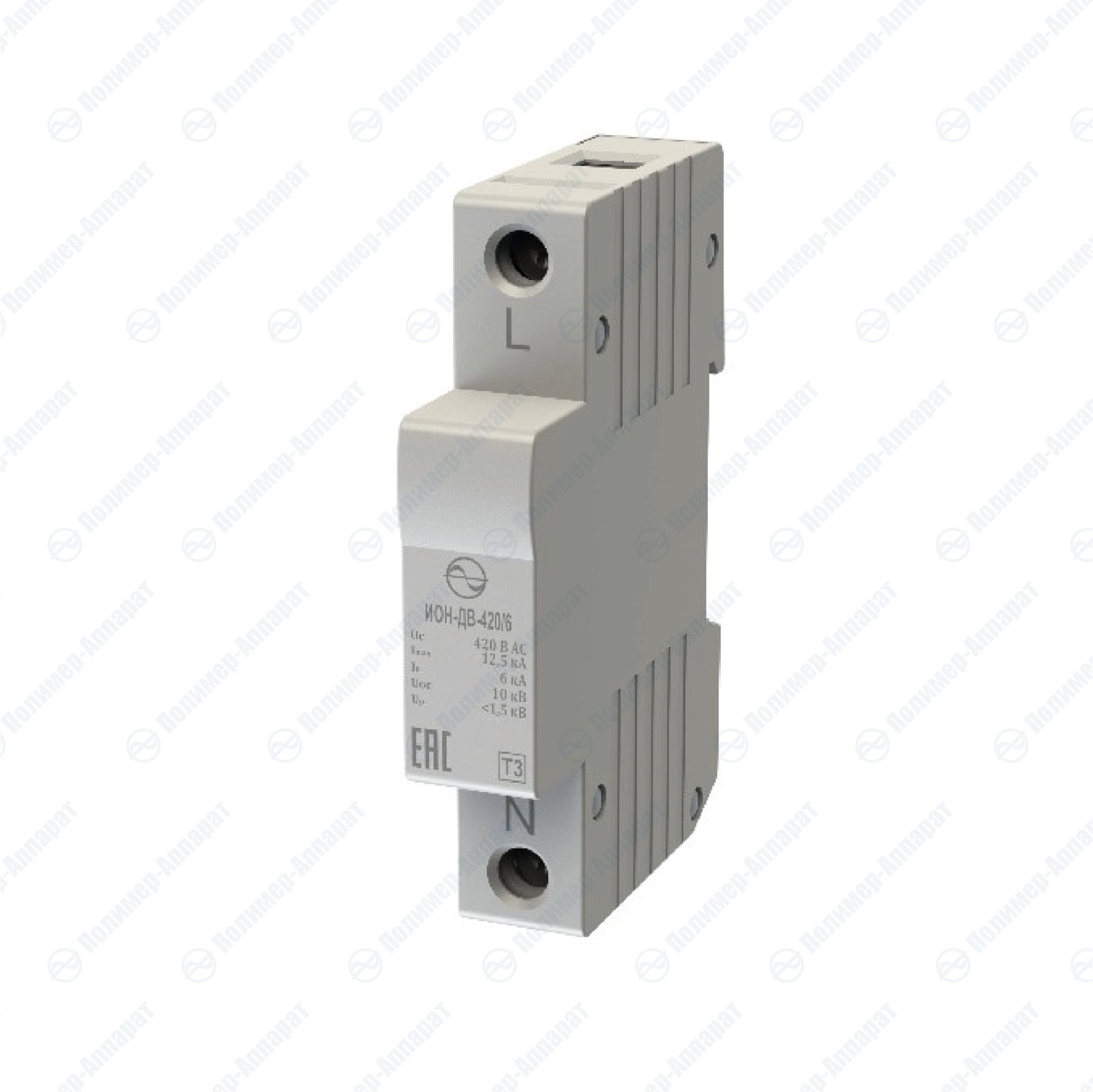

Однополюсные УЗИП класса испытаний III ограничивающего типа на основе дисковых метало-оксидных варисторов предназначены для защиты электрооборудования, подключенного к проводникам L-PEN, L-N, L-PE однофазных или трехфазных низковольтных силовых распределительных сетей с системами заземления типа TN-C и TN-S, а также к проводникам L-N в системах TT. УЗИП применяются в качестве третьей ступени защиты при кабельном и воздушном вводе электропитания.
Параметры в цепи подключения: Uc = 420 В АС/ 560 B DC, In (8/20)= 6 кА.
Рабочая температура от -60 до +85°C. В конструкции УЗИП не предусмотрено применение внутреннего теплового разъединителя. Для защиты оборудования электроустановки от аварийных режимов работу УЗИП (КЗ или перегрузка) необходимо последовательно с УЗИП включать предохранитель номиналом 25 А с характеристикой срабатывания gG.
Технические характеристики
|
Параметр |
Наименование |
|
ИОН-ДВ-420/6 |
|
|
Класс испытаний УЗИП по ГОСТ IEC 61643-11 |
III |
|
Тип элемента УЗИП |
ограничивающего типа |
|
Количество полюсов |
1 |
|
Количество вводов на полюс |
одновводное |
|
Вид защиты (для сетей TN-C и TN-S) |
L-PEN, L-N, L-PE |
|
Вид защиты (для сетей TT и IT) |
L-N |
|
Род тока |
АС / DC |
|
Максимальное длительное рабочее напряжение, Uc (АC/ DC), В |
420 (AC) / 560 (DC) |
|
Максимальный разрядный ток, Imax (8/20), кА |
12,5 |
|
Номинальный разрядный ток, In (8/20), кА |
6 |
|
Импульсное напряжение комбинированной волны (1,2/50 - 8/20) для класса испытаний III, Uoc, кВ |
10 |
|
Уровень напряжения защиты для класса испытаний III, Up (при Uoc), кВ |
≤ 1,5 |
|
Временное перенапряжение (ВПН), UT(АС), В/с |
≤ 540 В / 5 с |
|
Временное перенапряжение (ВПН), UT (АС), В/120 мин |
≤ 420 В/120 мин (без повреждения) |
|
Время срабатывания, tA, нс |
< 25 |
|
Номинал защитного предохранителя, gG, А |
25 |
|
Номинальный ток короткого замыкания, ISCCR, кА |
6 |
|
Сопровождающий ток, If, А |
отсутствует |
|
Рабочий частотный диапазон, Гц |
50 - 60 |
|
Остаточный ток, IPE (при Uref), мА |
≤ 1,5 |
|
Вид клим. исполнения по ГОСТ 15150-69 |
УХЛ 2.1 |
|
Напряжение на выводах варисторной сборки (УЗИП), UV (2 мА), В |
680±10% |
|
Рабочая температура, °C |
от -60 до +85 |
|
Степень защиты по ГОСТ 14254 |
IP20 |
|
Монтаж |
DIN-рейка 35 мм |
|
Материал корпуса |
Polyamide PA6 |
|
Сечение присоединяемых проводников, мм2 |
≤ 25 (одножильный) ≤ 16 (многожильный) |
|
Момент затяжки винтовых клемм, Н∙м |
≤ 2,5 |
|
Срок службы |
не менее 10 лет |
Документы:
Сертификат соответствия
