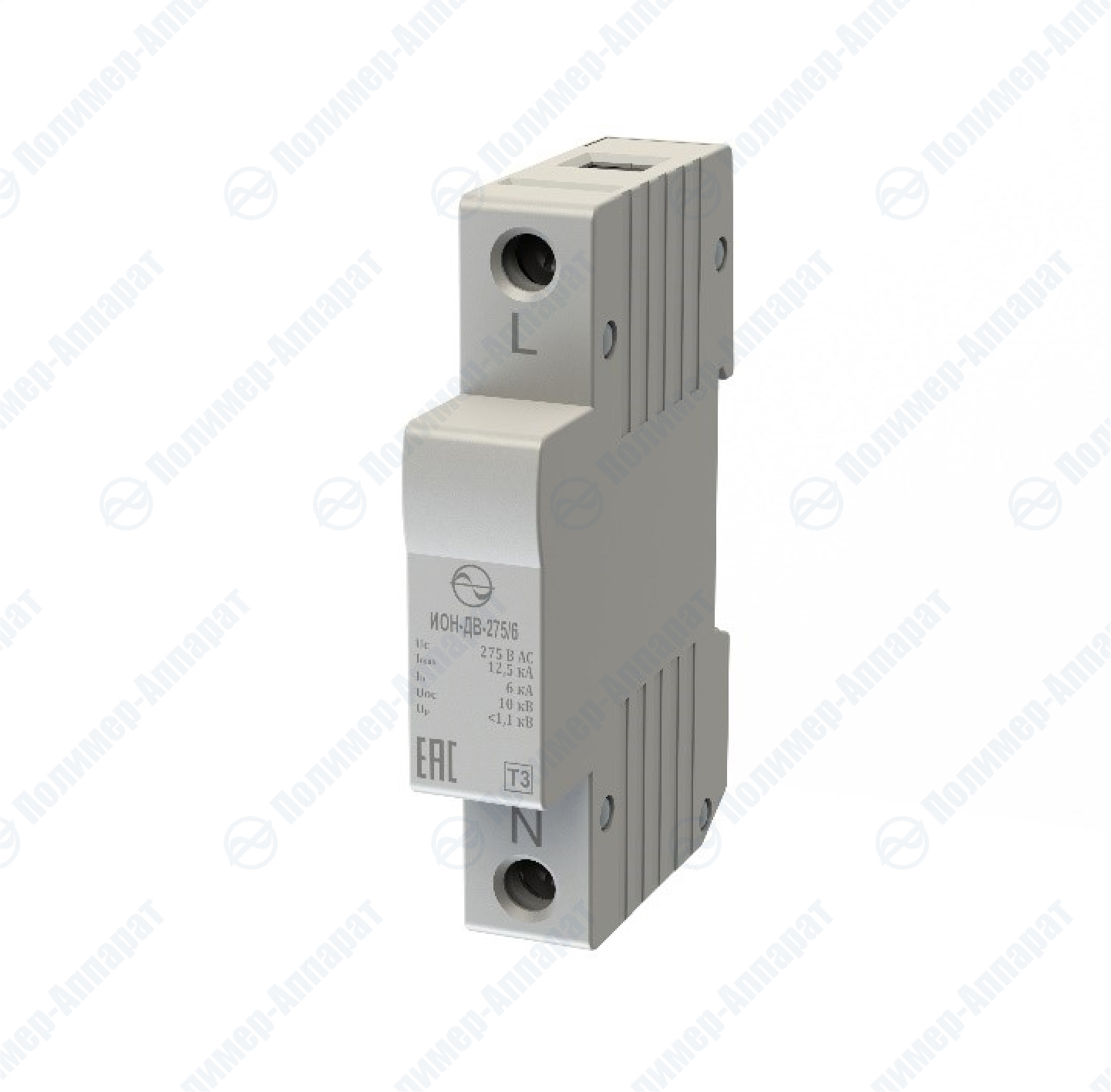

УЗИП серии ИОН-ДВ-275/6
УЗИП серии ИОН-ДВ-275/6
#PROP_TITLE#
—
#PROP_VALUE#
Однополюсные УЗИП класса испытаний III ограничивающего типа на основе дисковых метало-оксидных варисторов предназначены для защиты электрооборудования, подключенного к проводникам L-PEN, L-N, L-PE однофазных или трехфазных низковольтных силовых распределительных сетей с системами заземления типа TN-C и TN-S, а также к проводникам L-N в системах TT. УЗИП применяются в качестве третьей ступени защиты при кабельном и воздушном вводе электропитания.
Параметры в цепи подключения: Uc = 275 В АС/ 350 B DC, In (8/20)= 6 кА.
Рабочая температура от -60 до +85°C. В конструкции УЗИП не предусмотрено применение внутреннего теплового разъединителя. Для защиты оборудования электроустановки от аварийных режимов работу УЗИП (КЗ или перегрузка) необходимо последовательно с УЗИП включать предохранитель номиналом 25 А с характеристикой срабатывания gG.
Параметры в цепи подключения: Uc = 275 В АС/ 350 B DC, In (8/20)= 6 кА.
Рабочая температура от -60 до +85°C. В конструкции УЗИП не предусмотрено применение внутреннего теплового разъединителя. Для защиты оборудования электроустановки от аварийных режимов работу УЗИП (КЗ или перегрузка) необходимо последовательно с УЗИП включать предохранитель номиналом 25 А с характеристикой срабатывания gG.
Технические характеристики
| Параметр | Наименование |
| ИОН-ДВ-275/6 | |
| Класс испытаний УЗИП по ГОСТ IEC 61643-11 | III |
| Тип элемента УЗИП | ограничивающего типа |
| Количество полюсов | 1 |
| Количество вводов на полюс | одновводное |
| Вид защиты (для сетей TN-C и TN-S) | L- PEN, L-N, L- PE |
| Вид защиты (для сетей TT) | L-N |
| Род тока | АС / DC |
| Максимальное длительное рабочее напряжение, Uc (АC/ DC), В | 275 (AC) / 350 (DC) |
|
Максимальный разрядный ток, Imax (8/20), кА |
12,5 |
|
Номинальный разрядный ток, In (8/20), кА |
6 |
|
Импульсное напряжение комбинированной волны (1,2/50 - 8/20) для класса испытаний III, Uoc, кВ |
10 |
|
Уровень напряжения защиты для класса испытаний III, Up (при Uoc), кВ |
≤ 1,1 |
| Временное перенапряжение (ВПН), UT (АС), В/с | ≤ 335 В / 5 с |
| Время срабатывания, tA, нс | < 25 |
| Номинал защитного предохранителя, gG, А | 25 |
| Номинальный ток короткого замыкания, ISCCR, кА | 6 |
| Сопровождающий ток, If, А | отсутствует |
| Рабочий частотный диапазон, Гц | 50 - 60 |
| Остаточный ток, IPE (при Uref), мА | ≤ 1,5 |
| Напряжение на выводах варисторной сборки (УЗИП), UV (2 мА), В | 430±10% |
| Вид клим. исполнения по ГОСТ 15150-69 | УХЛ 2.1 |
| Рабочая температура, °C | от -60 до +85 |
| Степень защиты по ГОСТ 14254 | IP20 |
| Монтаж | DIN-рейка 35 мм |
| Материал корпуса | Polyamide PA6 |
| Сечение присоединяемых проводников, мм2 |
≤ 25 (одножильный) ≤ 16 (многожильный) |
|
Момент затяжки винтовых клемм, Н∙м |
≤ 2,5 |
| Срок службы | не менее 10 лет |
