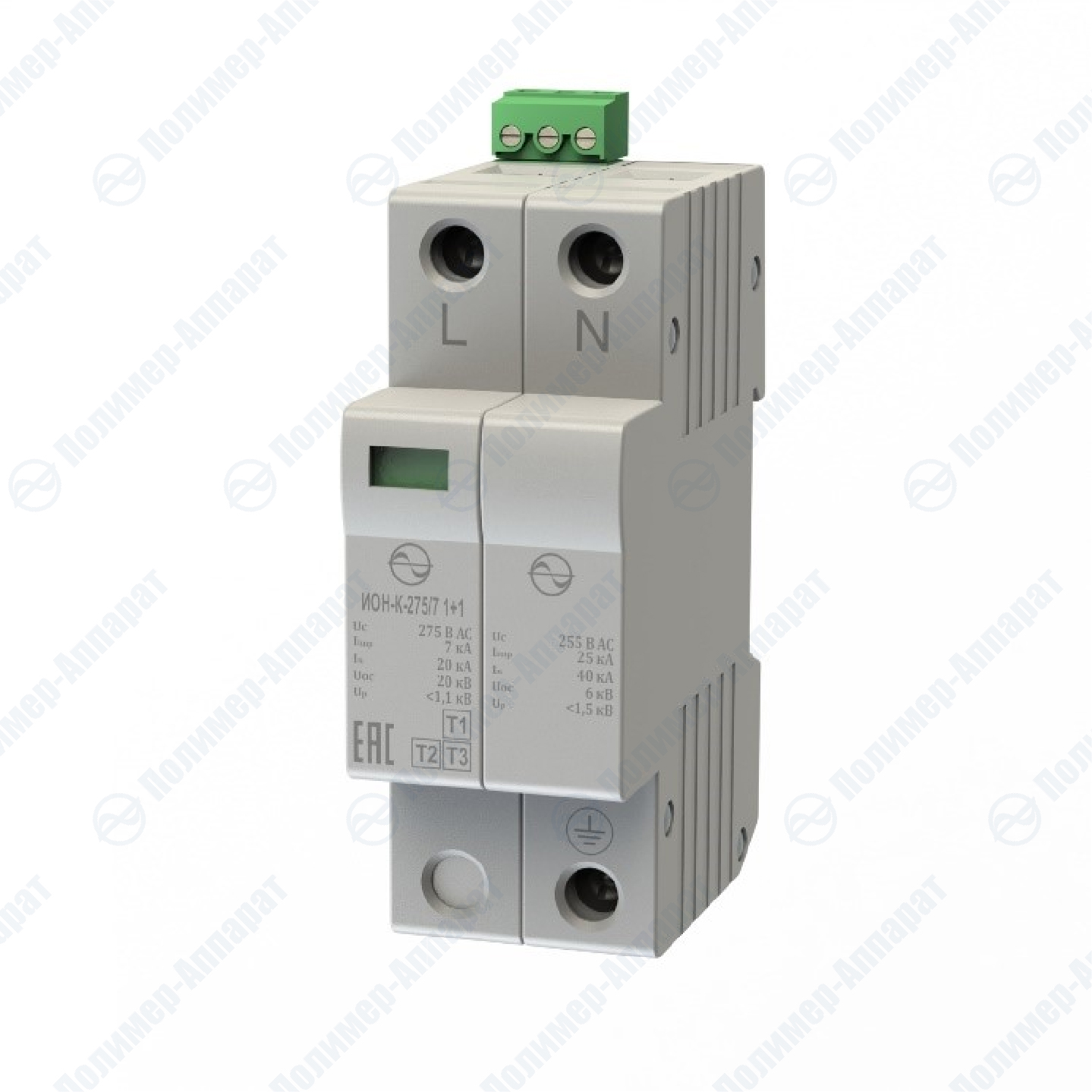

Двухполюсные УЗИП класса испытаний I, II, III комбинированного типа предназначены для защиты электрооборудования, подключаемого к проводникам в цепях L-N и N-PE однофазных или трехфазных низковольтных силовых распределительных сетей с системами заземления типа TN-S и TT. УЗИП применяются в качестве первой ступени защиты при кабельном и воздушном вводе электропитания.
Параметры в цепи подключения L-N: Uc = 275 В АС/ 350 B DC, Iimp (10/350) = 7 кА.
Параметры в цепи подключения N-PE: Uc = 255 В АС, Iimp (10/350) = 15 кА
Рабочая температура от -60 до +85°C. УЗИП оборудованы терморазъединителями и индикаторами отключения с выводами для подключения дистанционной сигнализации (типа «сухой контакт»).
Технические характеристики
|
Параметр |
Клеммы |
Наименование |
|
ИОН-К-275/7 1+1 |
||
|
Класс испытаний УЗИП по ГОСТ IEC 61643-11 |
|
I, II, III |
|
Тип элемента УЗИП |
L-N |
ограничивающего типа |
|
N-PE |
коммутирующего типа |
|
|
Количество полюсов |
|
2 |
|
Количество вводов на полюс |
|
одновводное |
|
Вид защиты |
|
L-N; N-PE |
|
Род тока |
L-N |
АС / DC |
|
N-PE |
АС |
|
|
Максимальное длительное рабочее напряжение, Uc (АC/ DC), В |
L-N |
275 (AC) / 350 (DC) |
|
N-PE |
255 (АС) |
|
|
Импульсный разрядный ток, Iimp (10/350), кА |
L-N |
7 |
|
N-PE |
15 |
|
|
Коммутируемый заряд, Q, A·с |
L-N |
3,5 |
|
N-PE |
7,5 |
|
|
Удельная энергия, W/R, кДж/Ом |
L-N |
12 |
|
N-PE |
56 |
|
|
Суммарный импульсный ток, ITotal (10/350), кА |
|
14 |
|
Максимальный разрядный ток, Imax (8/20), кА |
L-N |
50 |
|
N-PE |
40 |
|
|
Номинальный разрядный ток, In (8/20), кА |
L-N |
20 |
|
N-PE |
30 |
|
|
Импульсное напряжение комбинированной волны (1,2/50 - 8/20) для класса испытаний III, Uoc, кВ |
L-N |
20 |
|
N-PE |
6 |
|
|
Уровень напряжения защиты, Up (при In), кВ |
L-N |
≤ 1,1 |
|
N-PE |
≤1,5 |
|
|
Уровень напряжения защиты, Up (при Iimp ), кВ |
L-N |
≤ 0,8 |
|
N-PE |
≤ 1,3 |
|
|
Уровень напряжения защиты для класса испытаний III, Up (при Uoc), кВ |
L-N |
≤ 0,9 |
|
N-PE |
≤ 1,5 |
|
|
Временное перенапряжение (ВПН), UT (АС), В/с |
L-N |
≤ 335 В / 5 с |
|
N-PE |
≤ 1200 В/ 0,2 с |
|
|
Время срабатывания, tA, нс |
L-N |
< 25 |
|
N-PE |
< 100 |
|
|
Номинал защитного предохранителя, gG, А |
L-N |
100 |
|
Номинальный ток короткого замыкания, ISCCR, кА |
|
25 |
|
Сопровождающий ток, If, А |
L-N |
отсутствует |
|
N-PE |
100 |
|
|
Рабочий частотный диапазон, Гц |
|
50 - 60 |
|
Остаточный ток, IPE (при Uref), мА |
L-N |
≤ 0,9 |
|
N-PE |
отсутствует |
|
|
Напряжение на выводах варисторной сборки (УЗИП), UV (1 мА), В |
L-N |
430±10% |
|
Статическое напряжение пробоя разрядника, Uпб.стат., В |
N-PE |
600±10% |
|
Вид клим. исполнения по ГОСТ 15150-69 |
|
УХЛ 2.1 |
|
Рабочая температура, °C |
|
от -60 до +85 |
|
Степень защиты по ГОСТ 14254 |
|
IP20 |
|
Монтаж |
|
DIN-рейка 35 мм |
|
Материал корпуса |
|
Polyamide PA6 |
|
Сечение присоединяемых проводников, мм2 |
|
≤ 25 (одножильный) ≤ 16 (многожильный) |
|
Момент затяжки винтовых клемм, Н∙м |
|
≤ 2,5 |
|
Срок службы |
|
не менее 10 лет |
|
Контакты дистанционной сигнализации: |
||
|
Максимальный коммутируемый ток (АC/ DC), А |
|
0,5 / 0,1 |
|
Максимальное рабочее напряжение (АC/ DC), В |
|
250 / 250 |
|
Сечения подключаемых проводников, мм² |
|
≤ 1,5 |
|
Момент затяжки винтовых клемм, Н·м |
|
≤ 0,4 |
Преимущества
Максимальная эффективность: УЗИП ИОН-К-275/7 1+1 соответствуют требованиям ко всем трем классам испытаний, предусмотренных стандартом ГОСТ IEC 616643-11-2013. Устанавливаются в пределах 0А(В) - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1, ГОСТ Р МЭК 62305-4, ГОСТ IEC 61643-12, ГОСТ Р 50571.5.53 и CO-153-34.21.122-2003).
Компактная и надежная конструкция: высокая надежность за счет моноблочной конструкции изделия, приоритетной для большинства случаев применения силовых УЗИП.
Безопасное и эффективное обслуживание: УЗИП оборудованы терморазъединителями и индикаторами отключения с выводами для подключения дистанционной сигнализации, что обеспечивает эксплуатационную безопасность и удобство.
Удобный монтаж: монтируемые на DIN-рейку УЗИП легко устанавливаются в любом распределительном щите.
