ПКТ 101, 102, 103 У1 (3-10 кВ)

Габаритно-присоединительные размеры и масса предохранителей ПКТ 101, 102, 103 У1 (3-10 кв)

Обозначение предохранителя	Размеры, мм									Масса предохранителя, кг	Масса патрона, кг	Рис. №
	A ± 5мм	L ± 5мм	A1 ± 5мм	L1 ± 3мм	D ± 3мм	d1	d2	H ± 3мм	B ± 3мм

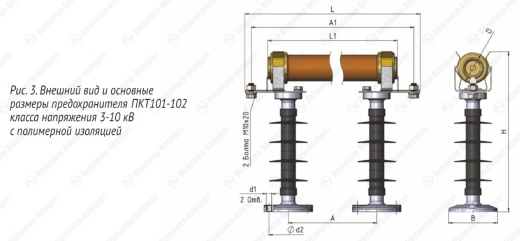

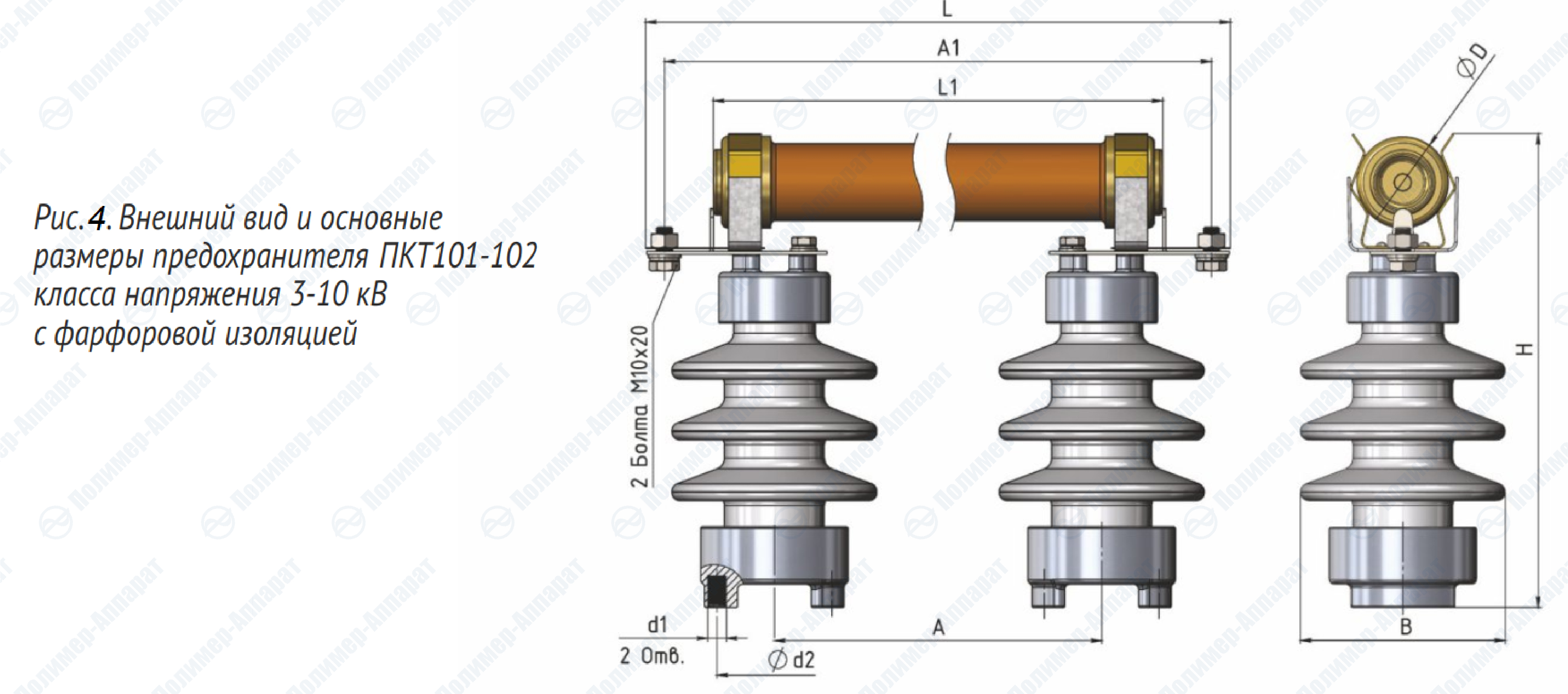

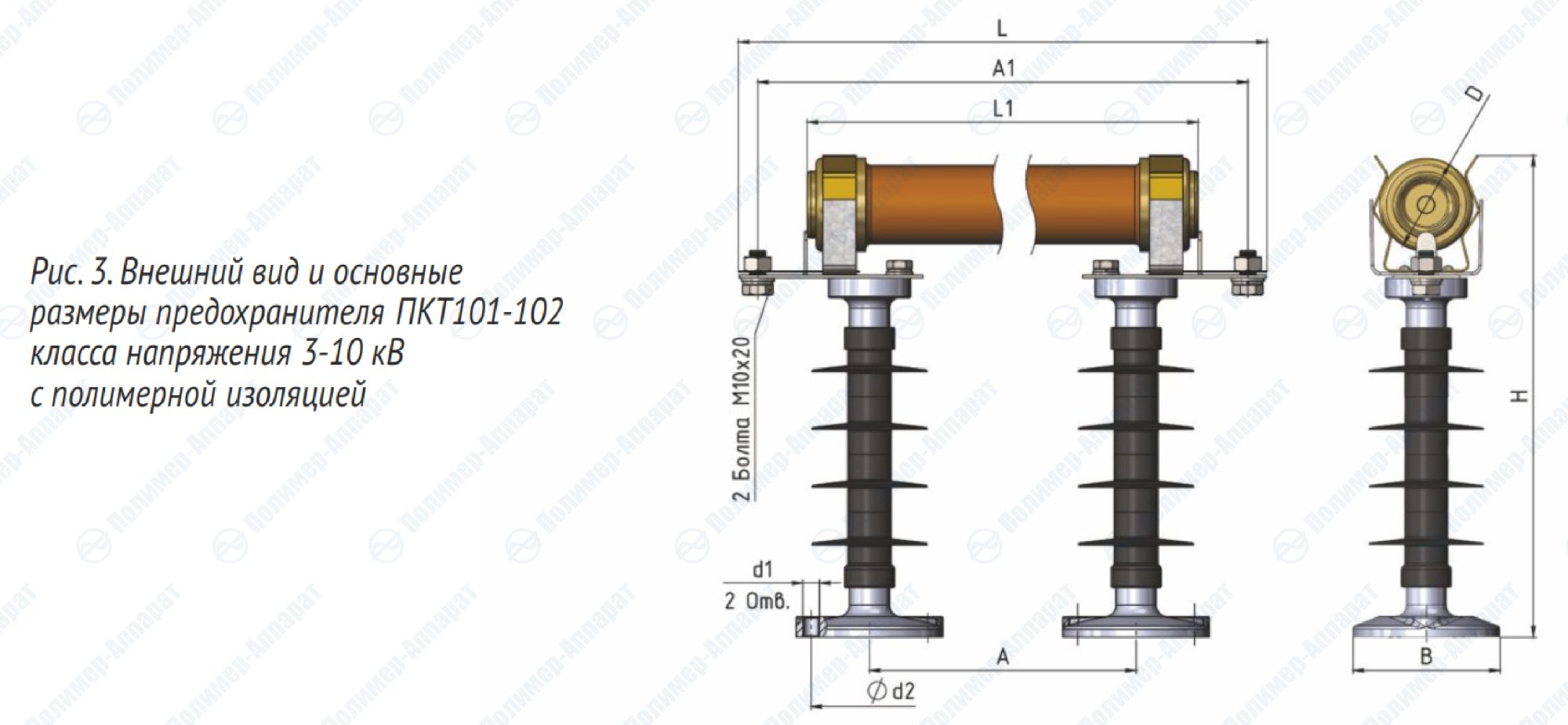

ПКН 001-10 У1	238	395	372	312	56	М10	70	195	88 (125)*	3 (6,7)	0,9	3; 4
ПКТ 101-3 У1	138	295	272	212	56	М10	70	195	88 (125)*	3 (6,7)	0,9	3; 4
ПКТ 101-6 У1	238	395	372	312	56	М10	70	195	88 (125)*	3,5 (7,2)	1,4	3; 4
ПКТ 101-10 У1	338	495	472	412	56	М10	70	195	88 (125)*	3,9 (7,6)	1,8	3; 4
ПКТ 102-3 У1	226	347	324	264	72	М10	70	207	88 (125)*	3,9 (7,6)	1,8	3; 4
ПКТ 102-6 У1	326	447	424	364	72	М10	70	207	88 (125)*	4,4 (8,1)	2,3	3; 4
ПКТ 102-10 У1	426	547	524	464	72	М10	70	207	88 (125)*	5 (8,7)	2,9	3; 4

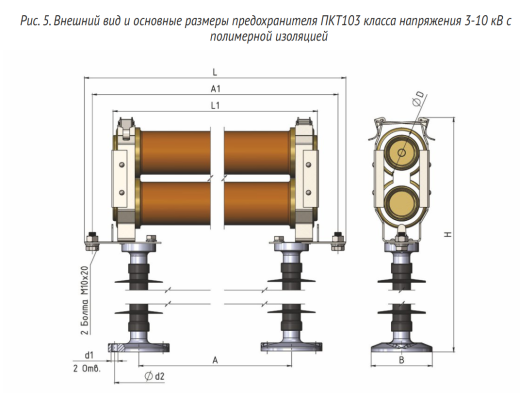

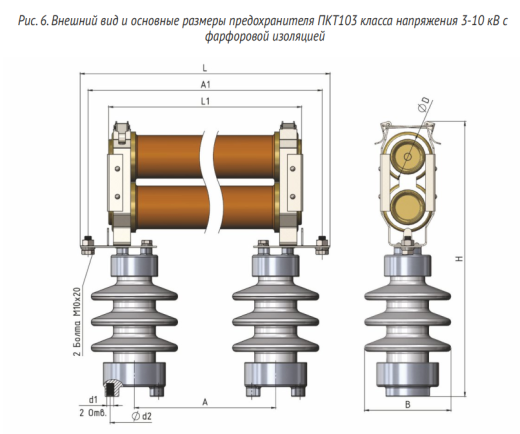

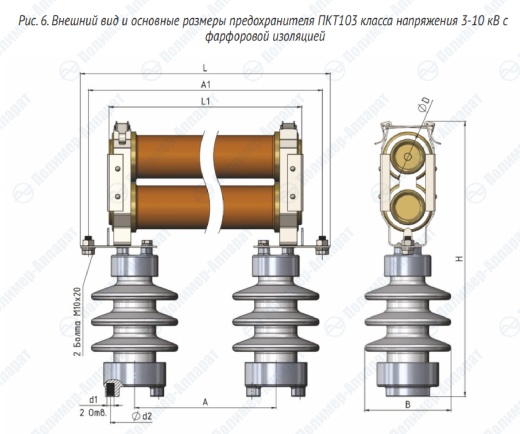

ПКТ 103-3 У1	190	347	324	264	72	М10	70	397	88 (125)*	5,95 (9,65)	3,6	5; 6
ПКТ 103-6 У1	290	447	424	364	72	М10	70	397	88 (125)*	6,95 (10,65)	4,6	5; 6
ПКТ 103-10 У1	390	547	524	464	72	М10	70	397	88 (125)*	8,15 (11,65)	5,8	5; 6


* -в скобках указаны значения для варианта комплектации предохранителей фарфоровой изоляцией.
