Прибор контроля состояния ОПН типа ИТУС-1

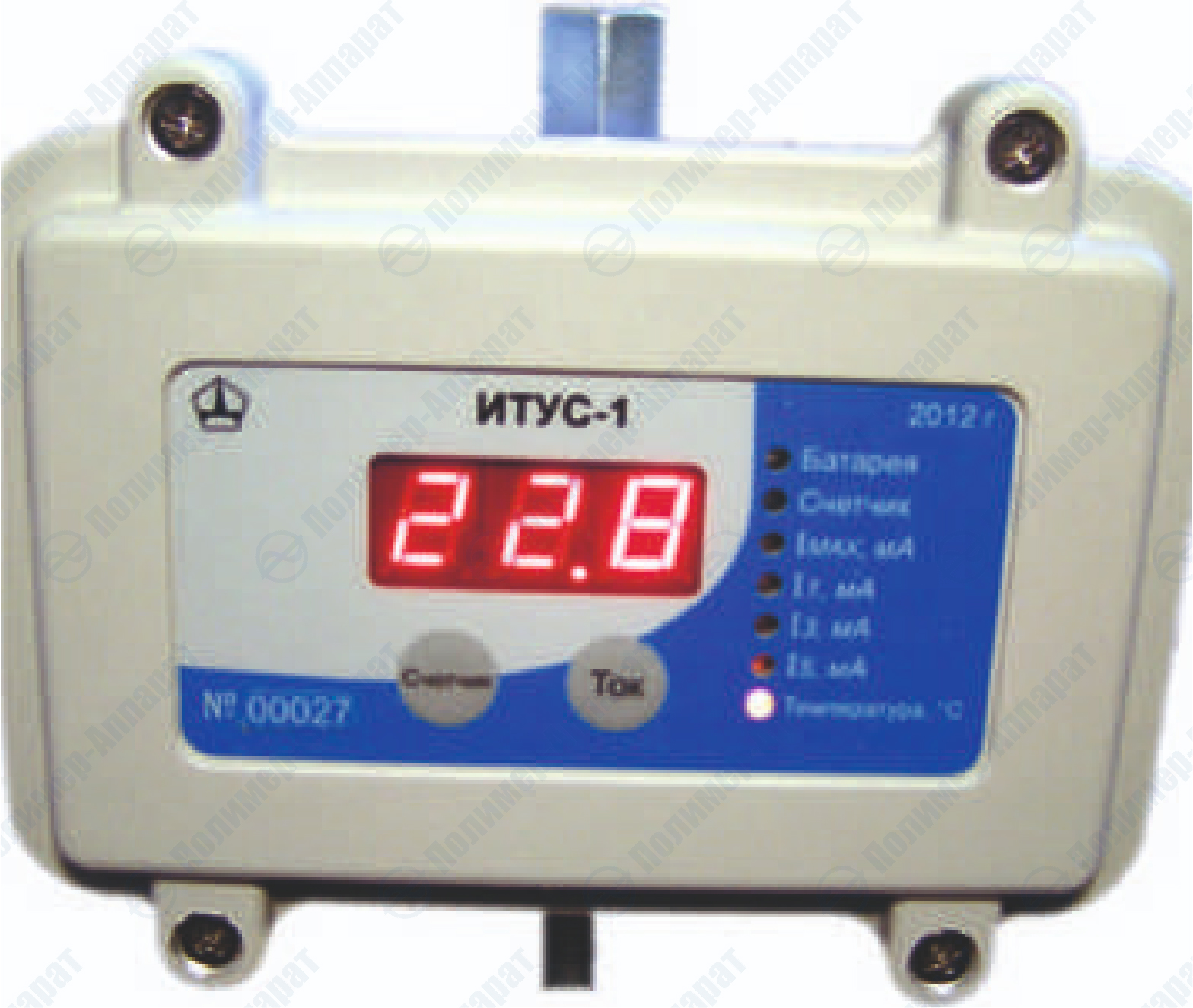

Прибор ИТУС-1 (Рис.63-1) предназначен  для  комплексного  контроля состояния ОПН под рабочим напряжения. С помощью прибора производится измерение параметров тока проводимости, протекающего через ОПН при рабочем напряжении: действующих значений гармонических составляющих тока 50 Гц и 150 Гц и максимального значения тока, а также регистрация импульсов тока проходящих через ОПН (регистрация срабатывания).
Прибор  устанавливается  в  цепи  заземления  ограничителя перенапряжений.

Отличительные черты

- регистрация импульсов, измерение 1, 3 и 5 гармоник тока утечки;
- измерение температуры;
- снятие показаний без касания токоведущих частей;
- высокая степень пыле- и влагозащиты;
- выход прибора из строя не влияет на работу ОПН.

Технические характеристики

1. Амплитуда общего тока утечки (в полосе частот 50…500 Гц) измеряется в диапазоне 0,1…10 мА.
2. Пределы основной относительной погрешности измерения амплитуды общего тока утечки не более ±6%.
3. Измеряются действующие значения 1, 3 и 5-й гармоник тока утечки.
4. Диапазон измерения действующего значения 1-й гармоники тока утечки 0,1…10 мА.
5. Пределы основной относительной погрешности измерения 1-й гармоники тока утечки не более ±6%.
6. Диапазон измерения действующего значения 3-ей и 5-й гармоник тока утечки 0,01…2 мА.
7. Пределы основной относительной погрешности измерения 3-ей гармоники – не более ±10%.
8. Минимальные регистрируемые импульсы тока через ОПН: импульс амплитудой 1 кА длительнстью 8/20 мкс и амплитудой 0,2 кА, длительностью 30/60 мкс;
9. Отдельно учитываются импульсы большой амплитуды: более 3 кА длительностью 8/20 мкс;
10. Максимально допустимые импульсы тока через ОПН: прямоугольный импульс длительностью 2000 мкс с амплитудой 2500А и длительностью 4/10 мкс с амплитудой 100 кА;
11. Индикация полученных значений: цифровая, на трехразрядном семисегментном светодиодном индикаторе;
12. Питание – автономное, от встроенного элемента питания;
13. Средний срок службы от одного элемента питания – не менее 12 лет;
14. Класс пыле- и влагозащиты: IP64;
15. Температурный диапазон: рабочий -40…+60 ºС, хранения -50…+60ºС;
16. Присоединительные размеры: внутренняя резьба головки верхней части токоведущего стержня М10, наружная резьба нижней части токоведущего стержня М10.
17. Габариты (со стержнем) (ВхШхГ): 155 х 150 х 76 мм;
18. Габариты в упаковке: 230х230х100 мм;
19. Масса брутто: 1,1кг.
