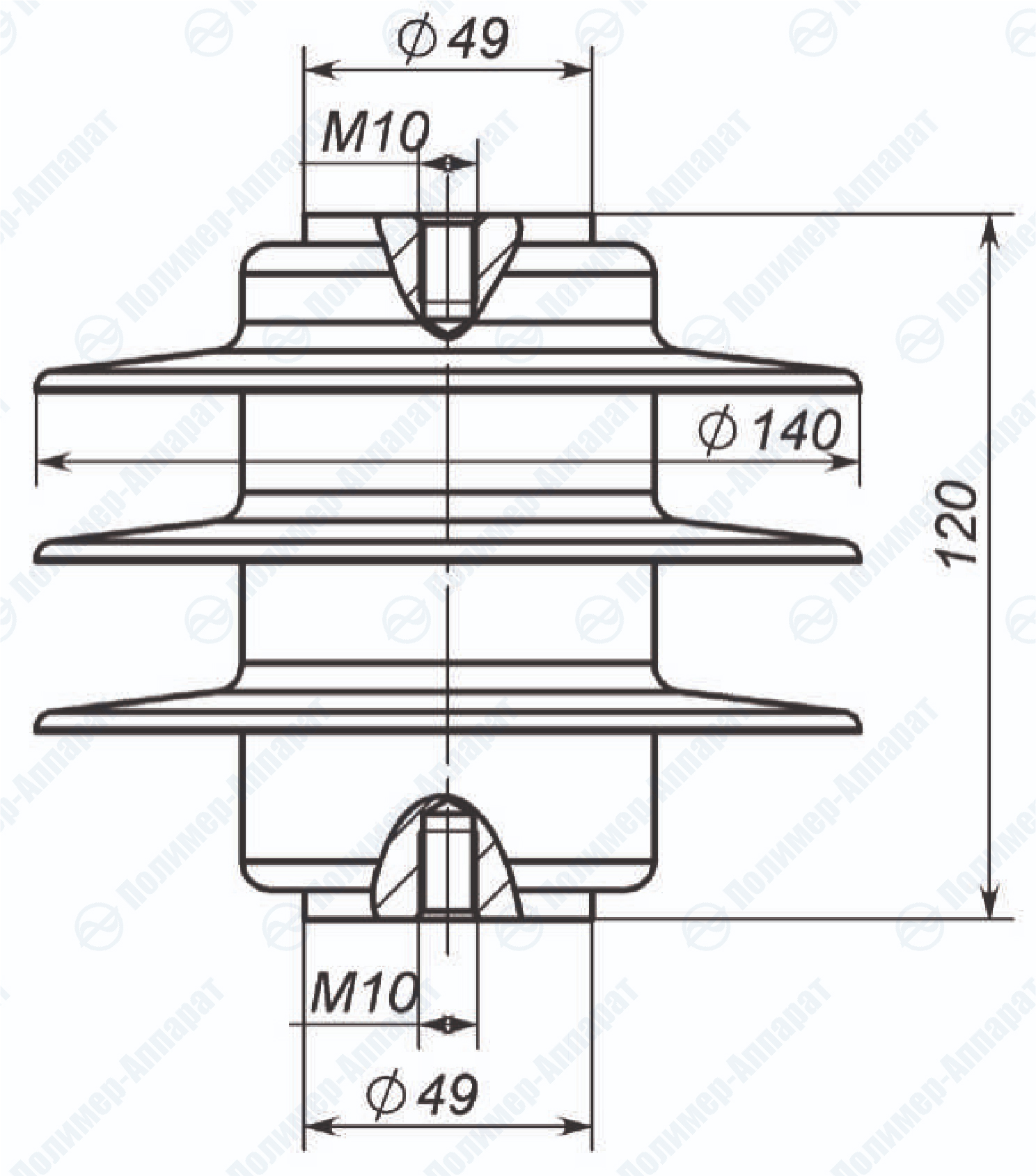

Эскизы ОПНп 6 - 15 кВ опорного исполнения

Нормативные документы: ТУ 3414-002-15207362-2003; ГОСТ Р 52725-2007.
Основные электрические характеристики:
Ток пропускной способности – 680 А.
Класс пропускной способности – 2.
Номинальный разрядный ток 10- кА.
Амплитуда импульса тока 4/10 мкс – 100 кА.
Большой ток взрывобезопасности - 40 кА.

Класс напряжения	Тип ограничителя перенапряжений	Рабочее напряжение, кВ	Удельная энергия, кДж/вК	Номинальное напряжение, кВ	Остающееся напряжение
					30/60 µs 250 А	30/60 µs 500 А	30/60 µs 1 кА	8/20 µs 5 кА
6	ОПНп-6/680/7,2-10-IV УХЛ1	7,2	4	9	17	17,6	18,5	21,1
	ОПНп-6/680/7,6-10-IV УХЛ1	7,6	4	9,5	18	18,6	19,6	22,2
	ОПНп-6/680/8,2-10-IV УХЛ1	8,2	4	10,3	19,4	20	21, 1	24
	ОПНп-6/680/7,6-10-IV УХЛ1-О	7,6	3,63	9,5	16,3	16,9	17,8	20,2
10	ОПНп-10/680/12-10-IV УХЛ1	12	4	15	28,4	29,3	30,9	35,1
	ОПНп-10/680/12,8-10-IV УХЛ1	12,8	4	16	30,3	31,3	32,9	37,4
	ОПНп-10/680/13,7-10-IV УХЛ1	13,7	4	17,1	32,4	33,5	35,2	40,1
	ОПНп-10/680/12,8-10-IV УХЛ1-О	12,8	3,63	16	27,5	28,4	29,9	34
15	ОПНп-15/680/17,5-10-III УХЛ1	175	4	21,9	41,4	42,8	45	51,2
	ОПНп-15/680/19-10-IV УХЛ1	19	4	23,8	44,9	46,5	48,9	55,6
20	ОПНп-20/680/24-10-III УХЛ1	24	4	30	56,8	58,7	61,7	70,2
	ОПНп-20/680/28-10-IV УХЛ1	28	4	35	66,2	68,5	72	81,9
27	ОПНп-27,5/680/30-10-IV УХЛ1	30	4	37,5	70,9	73,3	77,2	87,7
35	ОПНп-35/680/40,5-10-III УХЛ1	405	4	50,6	95,8	99	104	118
	ОПНп-35/680/42-10-III УХЛ1	42	4	52,5	99,3	103	108	123
	ОПНп-35/680/45-10-III УХЛ1	45	4	56,3	106	110	116	132
	ОПНп-35/680/45-10-III УХЛ1-О	45	3,63	56,3	96,7	100	105	120
