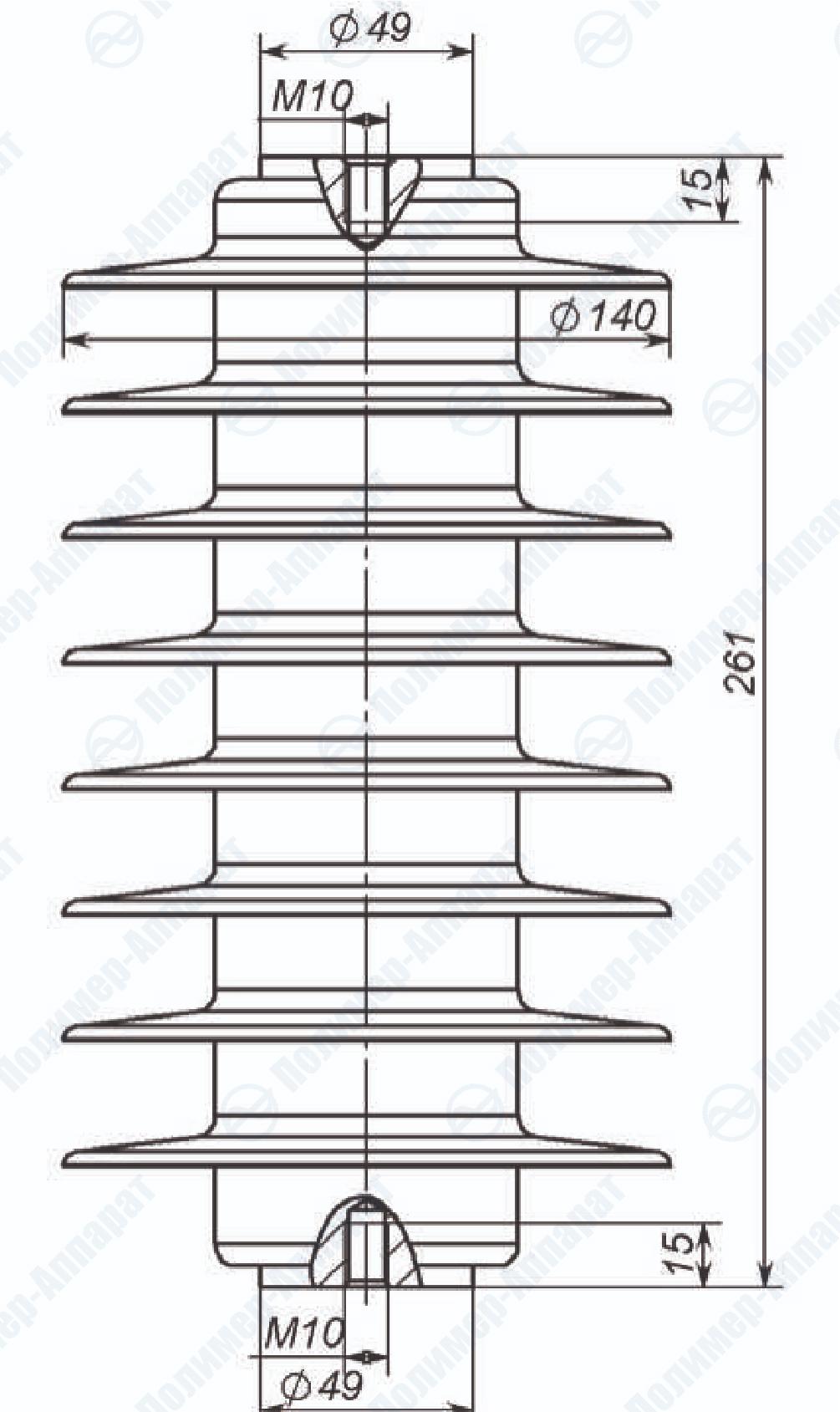

Эскизы ОПНп 20 - 35 кВ опорного исполнения
Эскизы ОПНп 20 - 35 кВ опорного исполнения
#PROP_TITLE#
—
#PROP_VALUE#
| кВ, не более | № рис. | Высота, мм | Вес, кг | Длина тока пути утечки, см | Энергетическая прочность корпуса | Отгрузочные данные | ||||||
| 1.2/50 µs | 50 Гц, 1 мин | Размер тары, мм | шт. в таре | Вес брутто заполненной тары | ||||||||
|
8120 µs 10 кA |
8120 µs 20 кA |
1/10 µs 10 кA |
||||||||||
| 23,0 | 25,9 | 25,1 | 19 | 120 | 1,5 | 32 | 60 | 20 | 435х290х200 | 6 | 9,5 | |
| 24,3 | 27,3 | 26,5 | ||||||||||
| 26,2 | 29,4 | 28,6 | ||||||||||
| 22,1 | 24,8 | 24,1 | ||||||||||
| 38,4 | 43,1 | 41,9 | 20 | 180 | 2,2 | 44,3 | 75 | 28 | 6 | 13,7 | ||
| 41,0 | 46,0 | 44,6 | ||||||||||
| 43,8 | 49,2 | 47,8 | ||||||||||
| 37,2 | 41,8 | 40,6 | ||||||||||
| 56,0 | 62,8 | 61,0 | 21 | 205 | 2,75 | 59,5 | 95 | 38 | 435х290х300 | 6 | 17,5 | |
| 60,8 | 68,2 | 66,3 | 22 | 225 | 2,9 | 61,5 | 95 | 38 | 6 | 18,4 | ||
| 76,8 | 86,2 | 83,7 | 23 | 261 | 3,25 | 77,8 | 125 | 50 | 6 | 20,5 | ||
| 89,6 | 101 | 97,7 | 24 | 290 | 3,5 | 80,7 | 125 | 50 | 6 | 22 | ||
| 96,0 | 108 | 105 | 25 (26)* | 474 (623) |
6,4 (8,4) |
106 | 190 | 80 | 1040х480х220 (710х480х220) | 6 (3) | 49 (33) | |
| 130 | 145 | 141 | ||||||||||
| 134 | 151 | 146 | ||||||||||
| 144 | 162 | 157 | ||||||||||
| 131 | 147 | 143 | ||||||||||
