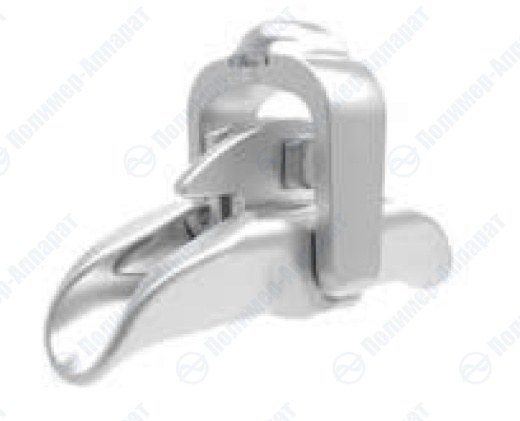

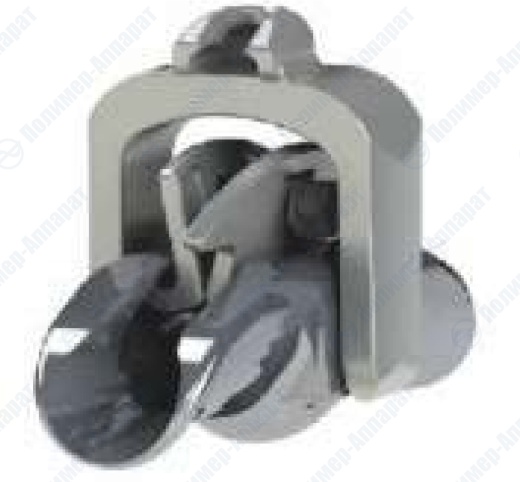

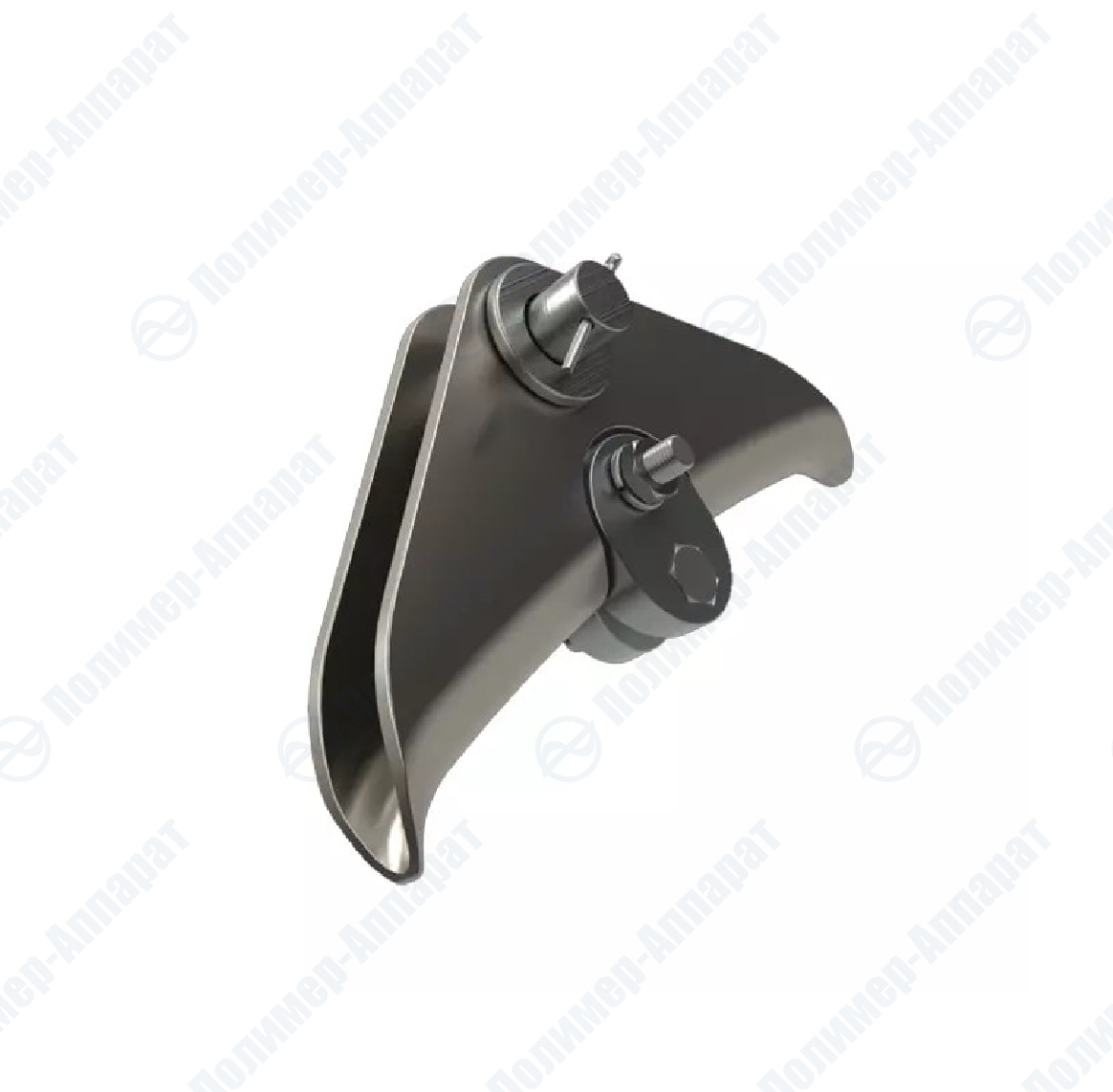

Зажимы поддерживающие глухие типа ПГН
Зажимы поддерживающие глухие типа ПГН
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для крепления алюминиевых, сталеалюминиевых и медных проводов.
Зажимы должны соответствовать требованиям ТУ 27.90.40-104-15207362-2021.ГОСТ Р 51177-2017.
В зависимости от марки проводов, монтируемых в зажимах типа ПГН (ПГН-5-3, ПГН-5-4, ПГН-5-6, ПГН-5-6В, ПГН 5-7), на провод накладывается соответствующая прокладка. Обозначение прокладок для проводов приводятся в таблице.
Зажимы должны соответствовать требованиям ТУ 27.90.40-104-15207362-2021.ГОСТ Р 51177-2017.
В зависимости от марки проводов, монтируемых в зажимах типа ПГН (ПГН-5-3, ПГН-5-4, ПГН-5-6, ПГН-5-6В, ПГН 5-7), на провод накладывается соответствующая прокладка. Обозначение прокладок для проводов приводятся в таблице.
Технические характеристики

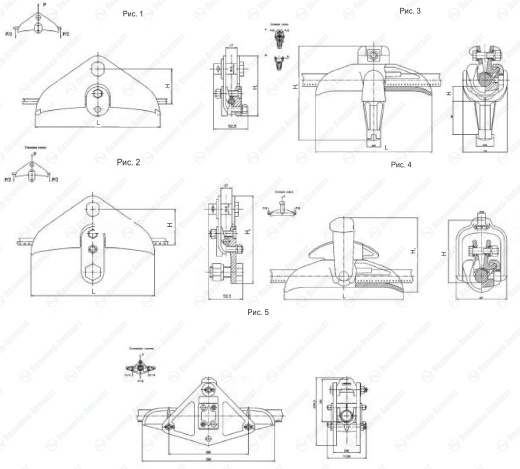

| Обозначение | Рис. | Размеры, мм | Диаметр алюминиевых, сталеалюминиевых и медных проводов, мм | Масса, кг | Разрушающая нагрузка кН (тс), не менее | ||||
| L | H | H1 | A | d | |||||
| ПГН-1-5 | 1 | 192 | 55 | 94 | 17 | 16 | 6,4-9,2 | 0,71 | 25(2,5) |
| ПГН-2-6 | 1 | 189 | 55 | 96 | 17 | 16 | 9,6-12,6 | 0,71 | 25(2,5) |
| ПГН-2-6А | 2 | 188 | 55 | 136 | 18 | 16 | 6,8-10,5 | 0,94 | 25(2,5) |
| ПГН-3-5 | 1 | 189 | 52 | 102 | 20 | 16 | 13,5-19,6 | 1,10 | 29,4(3) |
| ПГН-5-3 | 4 | 298 | 158 | 188 | - | - | 21,6-33,2 | 5,30 | 60(6) |
| ПГН-5-4 | 4 | 300 | 162 | 196 | - | - | 21,6-33,2 | 7,00 | 100(10) |
| ПГН-5-6 | 3 | 300 | 38 | 243 | - | - | 21,6-33,2 | 5,10 | 60(6) |
| ПГН-5-6В | 3 | 300 | 38 | 243 | - | - | 21,6-33,2 | 5,00 | 60(6) |
| ПГН-5-7 | 3 | 300 | 58 | 263 | - | - | 21,6-33,2 | 6,00 | 60(6) |
| ПГН-6-5 | 4 | 300 | 166 | 196 | - | - | 34,5-37,5 | 6,85 | 100(10) |
| ПГН-6-6 | 3 | 300 | 54 | 243 | - | - | 37,5; 33,9 | 5,80 | 100(10) |
| ПГН-6-9 | 4 | 300 | 187 | 223 | - | - | 59 | 6,20 | 60(6) |
| ПГН-8-6 | 5 | 500 | 161 | 259,5 | - | - | 45 | 7,30 | 80(8) |
| ПГН-8-6А | 5 | 500 | 161 | 214,5 | - | - | 45 | 6,81 | 39,24(4) |
| ПГН-8-7 | 3 | 300 | 51 | 272 | - | - | 45-46,5 | 6,10 | 120(12) |
| ПГН-8-8 | 4 | 300 | 177 | 216,5 | - | - | 45-46,5 | 7,30 | 120(12) |
| Обозначение прокладок | Номинальное сечение проводов по ГОСТ 839-80, мм2 | Диаметр проводов, мм | |
| А, АКП | АС, АСКС, АСКП, АСК | ||
| А (1) | 650 | 550/71, 600/72 | 32,4-33,2 |
| Б (2) | 600 | - | 31,5 |
| В (3) | 550 | 500/64 | 30,3-30,6 |
| Г (4) | 500 | 450/56, 500/27, 400/93, 300/204 | 28,8-29,4 |
| Д (5) | 450 | 400/22, 400/51, 400/64 | 26,6-27,7 |
| Е (6) | 400 | 330/43 | 25,2-25,6 |
| Ж (7) | 350 | 300/39, 330/30, 300/48, 300/66, 185/128 | 23,1-24,8 |
| К (8) | 300 | 240/32, 240/39, 240/56 | 21,6-22,4 |
