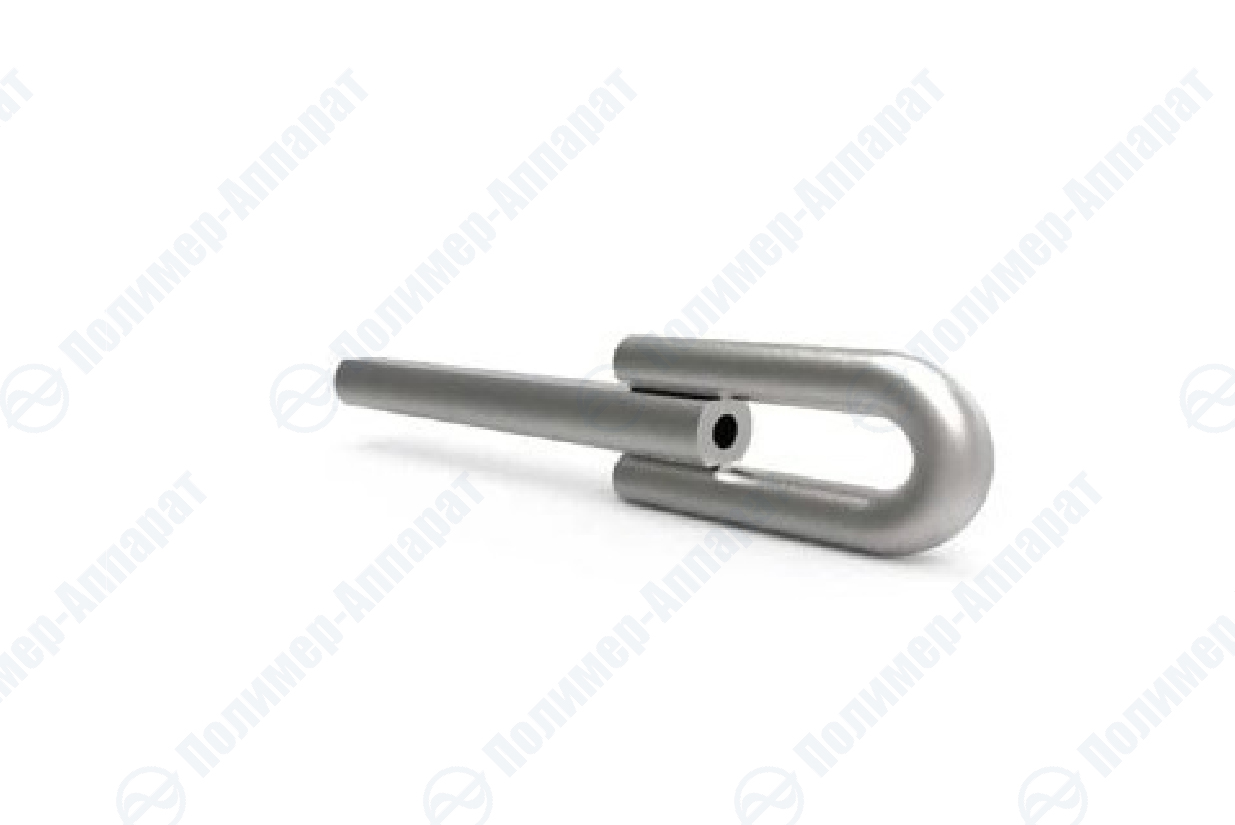

Зажимы натяжные прессуемые типа НС

Вся продукция сертифицирована

Описание
Документы

Назначение

Для монтажа стальных канатов на ЛЭП в качестве молниезащитных тросов.
Зажимы должны соответствовать требованиям ТУ 27.90.40-102-15207362-2021. ГОСТ Р 51177-2017.

Технические характеристики

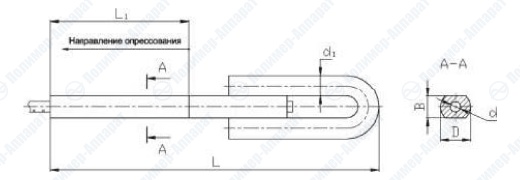

Обозначение	Канаты стальные			Матрица опрессования	Размеры, мм						Разрушающая нагруз ка зажима Н, не менее	Масса, кг

	ГОСТ	Расчетная площадь сечений всех проволок, мм	Диаметр		В	D	d	d 1	L	L 1
НС-50-3	3062-80	50,45	9,2	С-20	18	26	10	18	285	120	90375	1,2
	3063-80	48,64	9,1
	3064-80	49,32	9,2
	3062-80	57,33	9,8
НС-70-3	3063-80	72,95	11	С-24	23	30	13	20	320	150	126250	1,68
	3062-80	80,61	11,5
	3064-80	74,65	11,5
НС-100-3	3064-80	94,44	12,5	С-28	28	34	13,5	24	355	165	136875	2,61
	3063-80	101,72	13
НС-120-3	3063-80	117,9	14	С-30	28	34	13,5	24	355	165	1366875	3,4
	3064-80	116,89	14	С-30	29	36	14,5	26	405	190		2,61
НС-140-3	3063-80	135,28	15	С-30	29	36	16	26	405	190	169375	3,4
	3064-80	141,37	15,5		29	36	16	26	405	190	178125	3,33
НС-150-3	3063-80	153,84	16	С-34	32	42	17	28	435	210	202500	4,52
НС-170-3	3063-80	173,6	17	С-35	34	42	18	28	435	210	228750	4,45
	3064-80	168,17	17
НС-220-3	3064-80	197,29	18,5	С-40	38	48	20	34	485	240	286250	6,74
	3063-80	217,7	19
НС-260-3	3064-80	262,51	21	С-42	40	53	22	34	530	280	327500	7,96
НС-300-3	3064-80	298,52	22,5	С-44	43	53	23,5	36	540	280	371875	8,65
