Назначение
Применяются при монтаже сталеалюминиевых проводов сечением 185 мм и выше.
Зажимы должны соответствовать ТУ 27.90.40-102-15207362-2021.ГОСТ Р 51177-2017.
Зажимы должны соответствовать ТУ 27.90.40-102-15207362-2021.ГОСТ Р 51177-2017.
Технические характеристики

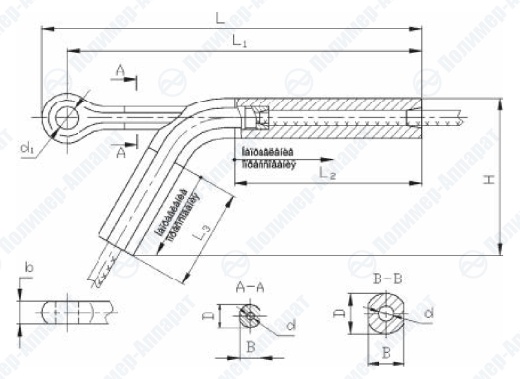

| Марка зажима | Марка провода по ГОСТ 839-80 | Деталь зажима | Матрица опрес-сования | Размеры, мм | Разрушающая нагрузка Р, кН, не менее | Масса, кг | |||||||||
| B | b | D | d | d1 | L | L1 | L2 | L3 | H | ||||||
| HAC-240-1 |
АС185/24 АС185/29 АС205/27 АС240/32 |
коpп. aнкep |
A-44 C-22 |
44 22 |
22 |
52 28 |
25 9 |
23 | 375 | 350 | 185 | 100 | 167 | 63,33 69,81 71,71 84,43 | 2, 3 |
|
A-44 C-23 |
44 22 |
22 |
52 28 |
25 9 |
23 | ||||||||||
| HAC-240-2 | AC240/39 | коpп. aнкep |
A-44 C-22 |
44 22 |
22 |
52 28 |
25 10 |
23 | 375 | 350 | 185 | 100 | 167 | 91, 01 | 2, 16 |
| AC185/43 | коpп. анкep |
A-44 C-23 |
22 | 22 | 28 | 10 | 23 | 87, 49 | |||||||
| HAC-330-1 | AC240/56 | коpп. aнкep |
A-46 C-23 |
44 22 |
23 |
54 28 |
28 10 |
23 | 385 | 360 | 195 | 110 | 178 | 110, 54 | 2, 23 |
| AC300/39 | коpп. aнкep |
A-46 C-22 |
44 22 |
23 |
54 28 |
28 10 |
23 | 101, 90 | |||||||
| AC300/48 AC330/43 | коpп. aнкep |
A-46 C-23 |
44 22 |
23 |
54 28 |
28 10 |
23 |
113,20 116,76 |
|||||||
| HAC-330-2 | AC330/30 | коpп. aнкep |
A-46 C-22 |
44 22 |
22 |
54 28 |
28 9,0 |
23 | 385 | 360 | 195 | 110 | 178 | 99, 95 | 2, 25 |
| HAC-300-1 | AC300/67 AC300/66 | коpп. aнкep |
A-46 C-27 |
44 26,5 |
25 |
54 32 |
28 11,5 |
26 | 413 | 385 | 195 | 110 | 178 |
132,21 142,05 |
2, 69 |
| HAC-400- 1 | AC400/18 AC400/22 | коpп. aнкep |
A-50 C-23 |
50 22 |
22 |
58 28 |
31,5 9,0 |
23 | 425 | 400 | 225 | 120 | 197 |
96,3 107 |
2 ,66 |
| HAC-450-1 | AC400/51 AC400/64 AC450/56 | коpп. aнкep |
A-50 C-27 |
50 26,5 |
25 |
58 32 |
31,5 11,5 | 26 | 443 | 415 | 225 | 120 | 197 |
135,54 145,32 147,79 |
3, 18 |
| HAC-500-1 | AC500/26 AC500/27 | коpп. aнкep |
A-50 C-23 |
50 22 |
25 |
58 28 |
31,5 9,0 |
26 | 453 | 425 | 225 | 120 | 197 |
126,21 126,62 |
2, 85 |
| HAC-600- 1 | AC400/93 AC500/64 AC550/71 AC600/72 | коpп. aнкep |
A-56 C-33 |
56 32 |
28 |
65 40 |
35 14,5 |
29 | 525 | 495 | 285 | 140 | 227 |
195,43 166,79 186,93 206,81 |
4, 72 |
| HAC-700-1 | AC650/79 AC700/86 | коpп. aнкep |
A-66 C-33 |
65 32 |
32 |
75 40 |
41 14,5 |
34 | 572 | 540 | 310 | 150 | 246 |
225,51 245,00 |
6, 84 |
| HAC-800-1 | AC750/93 AC800/105 | коpп. aнкep |
A-66 C-33 |
65 32 |
36 |
75 40 |
41 14,5 |
38 | 580 | 545 | 310 | 150 | 246 |
263,76 292,58 |
6, 91 |
| HAC-1200-1А | AC 1200/67 | коpп. aнкep |
A-70 C-36 |
32 | 36 |
80 45 |
49 13 |
38 | 671 | 635 | 400 | 200 | 295 | 266, 2 | 8, 85 |
