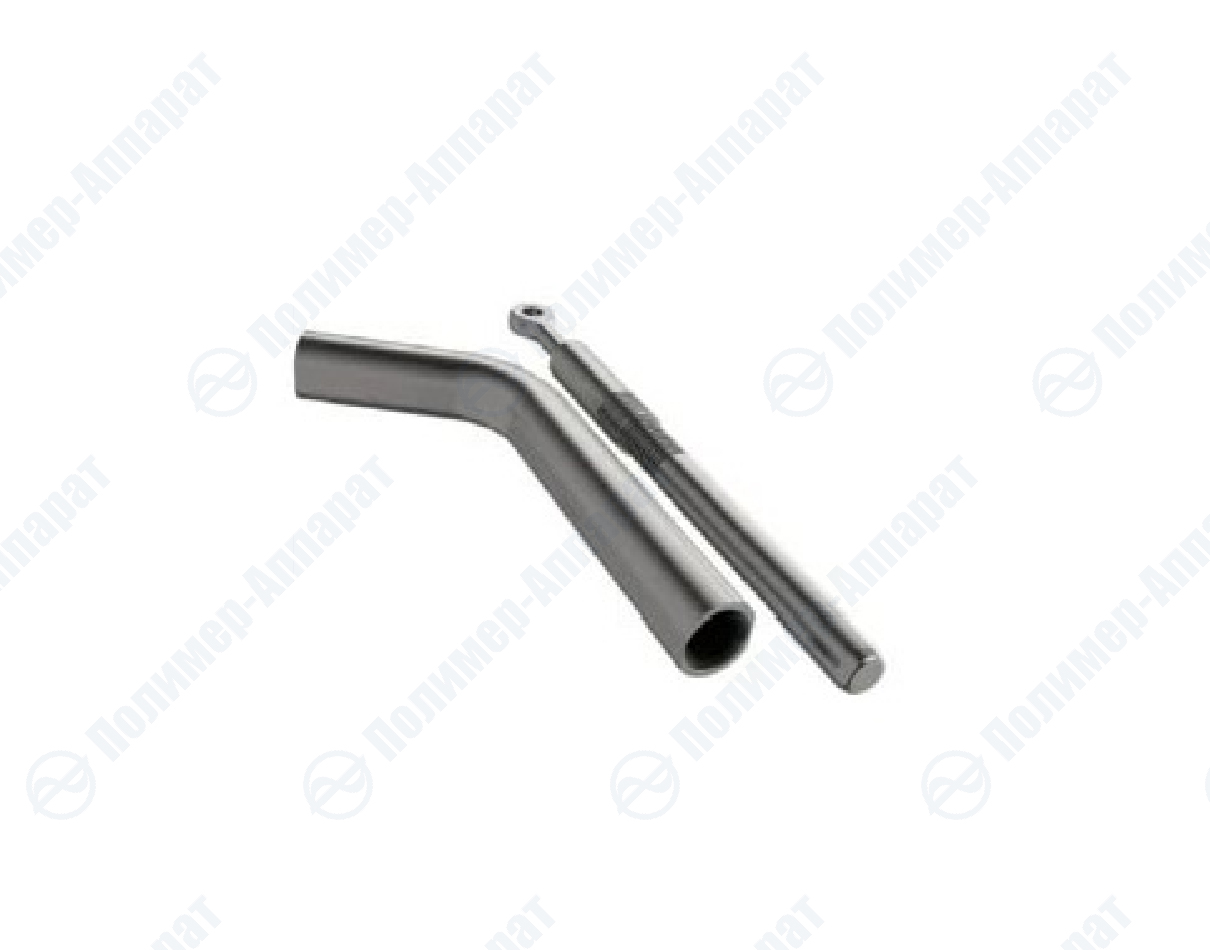

Зажимы натяжные прессуемые типа НАП
Зажимы натяжные прессуемые типа НАП
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для полых алюминиевых ПА500 и ПА640 используемых при ошиновке подстанций.
Зажимы должны соответствовать требованиям ТУ 27.90.40-102-15207362-2021. ГОСТ Р 51177-2017.
Зажимы должны соответствовать требованиям ТУ 27.90.40-102-15207362-2021. ГОСТ Р 51177-2017.
Технические характеристики

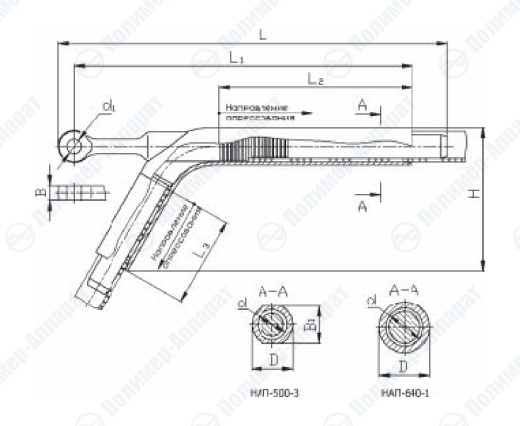

| Обозначение | Марка провода | Матрица опресссования | Размеры, мм | Прочность заделки каната, Н, не мене | Разрушающая нагрузка зажима, Н, не менее | Масса, кг | |||||||||
| B | В1 | D | d | d1 | L | L1 | L2 | L3 | H | ||||||
| НАП-500-3 | ПА500 | А-59 | 22 | 58 | 65 | 47 | 23 | 605 | 525 | 300 | 140 | 220 | 45000 | 68800 | 7,62 |
| НАП-640-1 | ПА640 | АШ-70 | 16 | - | 80 | 60 | 17 | 450 | 400 | 200 | 200 | 138 | 68700 | 68700 | 9,70 |
