Зажимы натяжные клиновые коушные типа НКК
Зажимы натяжные клиновые коушные типа НКК
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для крепления сталеалюминиевых проводов сечением от 10 до 50 мм2 и стальных канатов сечением от 25 до 86 мм2 к натяжным подвескам анкерно-угловых опор.
Зажим НКК-1-1Б комплектуется универсальным клином, либо клином №1 при монтаже проводов типа АС и клином №2 при монтаже стальных канатов (см. таблицу).
Зажимы должны соответствовать требованиям ТУ 27.90.40-102-15207362-2021 ГОСТ Р 51177-2017.
Зажим НКК-1-1Б комплектуется универсальным клином, либо клином №1 при монтаже проводов типа АС и клином №2 при монтаже стальных канатов (см. таблицу).
Зажимы должны соответствовать требованиям ТУ 27.90.40-102-15207362-2021 ГОСТ Р 51177-2017.
Технические характеристики

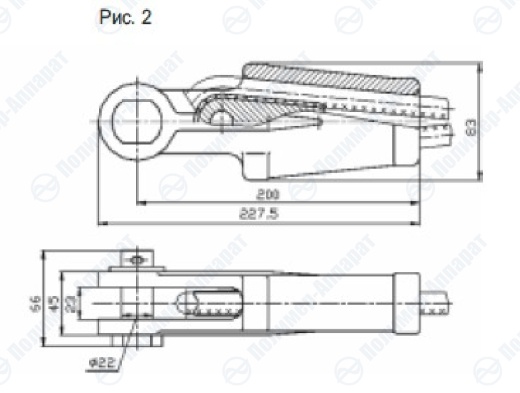

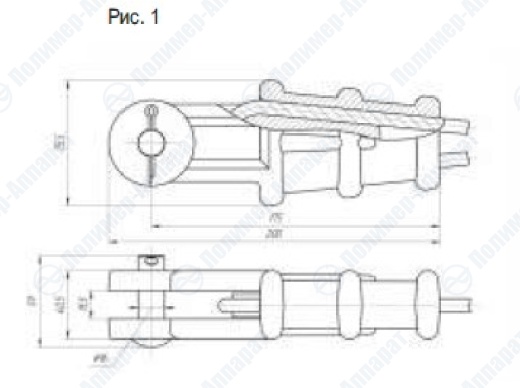

| Обозначение | Номер клина | Рис. | Провода по ГОСТ 839-80 | Диаметр каната, мм | Разрушающая нагрузка Р, кН (т.с.), не менее | Масса, кг | |||
| Номер сечения, мм 2 | Диаметр, провода, мм | ГОСТ 3062-80 | ГОСТ 3063-80 | ГОСТ 3071-88 | |||||
| НКК-1-1Б унив. клин | 1 | 1 | 10/1,8 | 4,5 | - | - | - | 60 (6) | 0,70 |
| 16/2,7 | 5,6 | - | - | - | |||||
| 25/4,2 | 6,9 | - | - | - | |||||
| 35/6,2 | 8,4 | - | - | - | |||||
| 50/8,0 | 9,6 | - | - | - | |||||
| 2 | - | - | 6,60 | 6,60 | - | 3,10 | |||
| - | - | 7,40 | 7,10 | - | |||||
| - | - | 8,00 | 7,60 | - | |||||
| - | - | 8,60 | 8,10 | - | |||||
| - | - | 9,20 | 8,60 | - | |||||
| - | - | - | 9,10 | - | |||||
| НКК-2-1 | - | 2 | - | - | - | 11,0 | 13,5 | 120 (12) | 3,10 |
