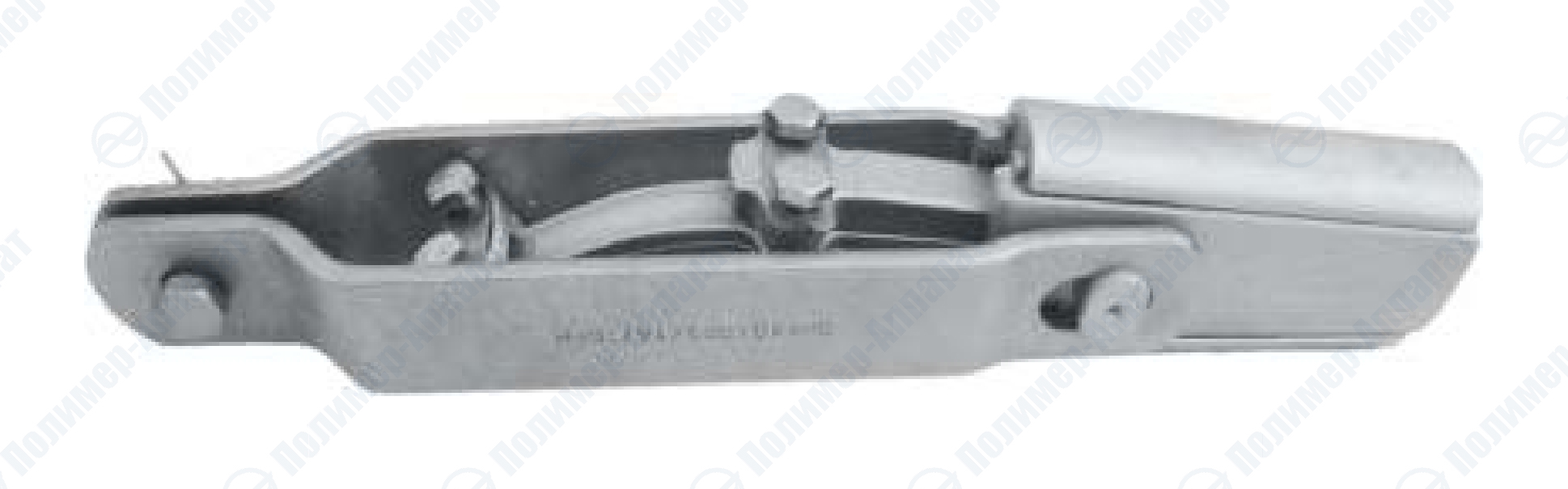

Зажимы натяжные клиносочленненные типа ЗНК (продукция партнеров)

Назначение

Для крепления неизолированных сталеалюминиевых проводов к натяжным изолирующим подвескам воздушных линий передач.

Технические характеристики

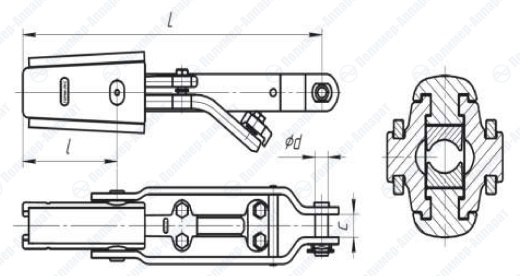

№	Марка зажима	Вес, кг.	Наружный диаметр провода, мм.	Разрушающая нагрузка зажима (не менее), кН.	Размеры, мм.				Применяемость зажимов для проводов
					L	l	d	c	Провода А, АС, АСКС, АСК, АПС, АПСКП, АПСК, АСК2у, АААС, АААСZ, AACSRZ
1	ЗНК401003 (401103*)	1,53	5,5-17,3	40	295	84	14	15	16/2,7; 25/4,2; 35/6,2; 50/8,0; 70/11; 95/16
2		4		70	416	127	16	17	150; 120/19; 120/27; 125/20,4; 150/19; 150/24; 160/8,9; 70/72;
3				100			22	23
4	ЗНК401004	7	17,3-26	70	530	152	16	17	AACSRZ251; AAAC-Z148; AAAC-Z177-1Z; 240; 300; 350;400; 185/24;185/43; 200/32,6; 205/27; 240/32; 240/39; 240/56; 300/39; 300/48; 300/67; 315/21,8; 315/51,3; 330/30; 330/43; 400/18 AACSRZ251; AAAC-Z242-2Z; AAAC-Z261-2Z; AAAC-Z301-2Z;AAAC-Z346-2Z; AAAC-Z366-2Z
5				100			18	19
6				120			22	23
7				160			25	26
8	ЗНК401005	12	24,5-36	160	735	192	25	26	450; 500; 300/204; 400/64; 400/93; 400/27,7; 400/51; 400/51,9; 450/31,1; 500/26; 500/27;
9				210			28	29
10				250			32	34
11	ЗНК401006	23	36,5-46	250	830	235	32	34	500/34,6; 560/38,7; 630/43,6; 710/49,1; АСк2у300/66; AACSRZ339 AAAC-Z455-2Z; AAAC-Z504-2Z; AAAC-Z538-2Z; AAAC-Z635-1Z; AAAC-Z648-2Z; AAAC-Z666-2Z: AAAC-Z707-2Z 700/86;710/89,9;750/93;800/34,6; 800/66,7;800/101,3;800/105;900/38,9;900/75; AAAC-Z928-3Z AAAC-Z928-3Z 700/86;710/89,9;750/93;800/34,6; 800/66,7;800/101,3;800/105;900/38,9;900/75;500/336;AACSRZ527;
12				300			36	38
13	ЗНК401006у	28	36,5-46	350	830	235	38	40
14				400			40	42
15				450			40	42

Примечания:
- * Клиносочлененный зажим без отвода.
- Прочность заделки провода по ГОСТ Р 51177-2017 не менее 90% от его разрывного усилия, испытано на базе технического центра ООО «Фирма ОРГРЭС».
- Комплектация зажима может быть изменена по запросу. В том числе возможно изготовление зажимов без детали отвода и с другими монтажными размерами с и d.
