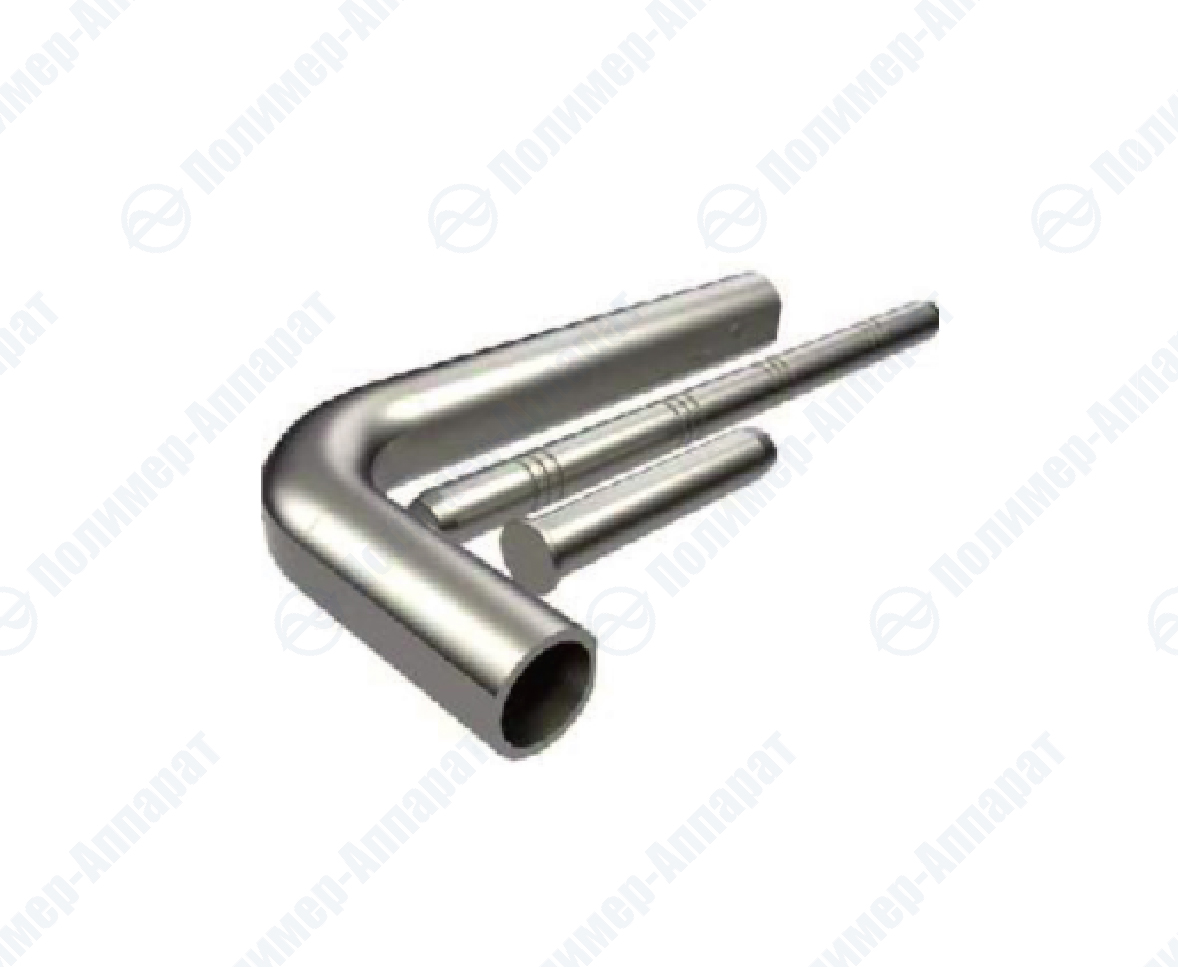

Зажимы ответвительные прессуемые типа ОАП
Зажимы ответвительные прессуемые типа ОАП
#PROP_TITLE#
—
#PROP_VALUE#
Назначение
Для ответвления от магистральных полых алюминиевых проводов при ошиновке открытых распределительных устройств.
Зажимы должны соответствовать требованиям ТУ 27.90.40-106-15207362-2021. ГОСТ Р 51177-2017.
Технические характеристики

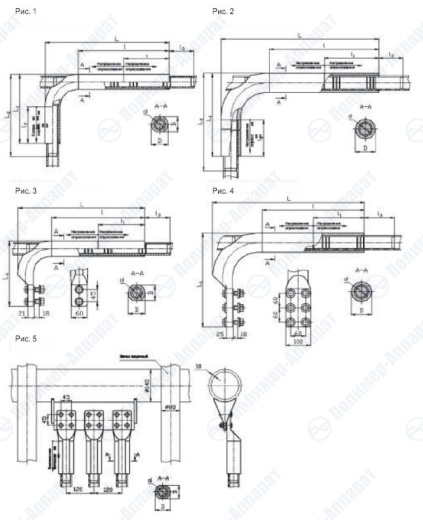

| Обозначение | Рис. | Марка провода по ТУ-16-505-397-72 | Матрица опрессования | Размеры, мм | Масса, кг | |||||||||
| B | D | d | L | L1 | L2 | I | I1 | I2 | I3 | |||||
| ОАП-500-1 | 1 | ПА500 | А-59 | 58 | 65 | 47 | 478 | 265 | 315 | 350 | 175 | 140 | 95 | 5,19 |
| ОАП-500-2 | 3 | 260 | - | - | 4,6 | |||||||||
| ЗОАП-500-1 | 5 | - | - | - | 140 | - | - | - | 9,87 | |||||
| ОАП-640-1 | 2 | ПА640 | МШ-70 | - | 80 | 60 | 650 | 392 | 452 | 450 | 225 | 200 | 100 | 11,45 |
| ОАП-640-1А | 2 | 580 | 375 | 425 | 400 | 200 | - | 125 | 8,95 | |||||
| ОАП-640-2 | 4 | 610 | 390 | - | 410 | 205 | - | 120 | 10,57 | |||||
| ОАП-640-2А | 4 | 580 | 390 | - | 400 | 200 | - | 120 | 10,37 | |||||
