Зажимы аппаратные штыревые типа АШМ
Зажимы аппаратные штыревые типа АШМ
#PROP_TITLE#
—
#PROP_VALUE#
НАЗНАЧЕНИЕ
Для присоединения медных проводов к выводу аппарата трансформатора в виде гладкого или резьбового цилиндрического штыря.
Зажимы должны соответствовать требованиям ТУ 27.90.40-106-15207362-2021. ГОСТ Р 51177-2017.
Технические характеристики

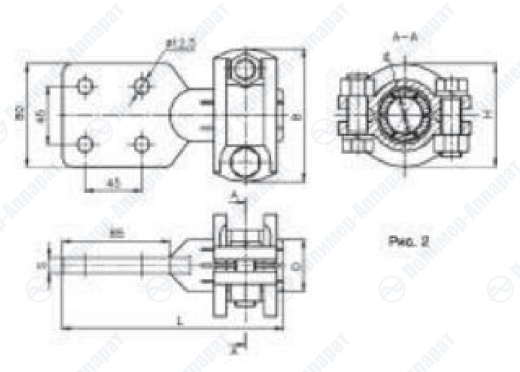

| Обозначение | Рис. | Размеры, мм | Масса, кг | |||||
| B | D | d | H | L | S | |||
| АШМ-3-2 | 1 | 85 | 22 | 10,5 | 58 | 170 | 12 | 1,46 |
| АШМ-4-2 | 87 | 26 | 15,5 | 62 | 175 | 1,58 | ||
| АШМ-5-2 | 2 | 115 | 50 | 30 | 80 | 230 | 18 | 2,89 |
| АШМ-5-3 | 40 | 31 | 190 | 12 | 2,29 | |||
| АШМ-12-1 | 1 | 85 | 24 | М12 | 60 | 175 | 1,54 | |
| АШМ-16-1 | 87 | 26 | М16 | 62 | 1,6 | |||
| АШМ-16-2 | М16х1,5 | |||||||
| АШМ-20-1 | 89 | 28 | М20 | 64 | 1,71 | |||
| АШМ-20-2 | М20х1,5 | |||||||
| АШМ-22-1 | 91 | 30 | М22х1,5 | 66 | 1,75 | |||
| АШМ-27-1 | 2 | 100 | 37 | М27 | 76 | 1,9 | ||
| АШМ-30-1 | 103 | 40 | М30 | 80 | 2,0 | |||
