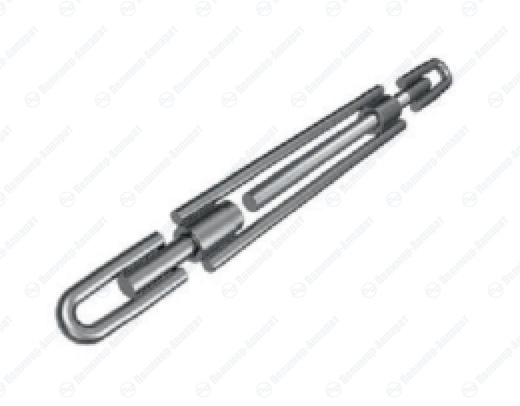

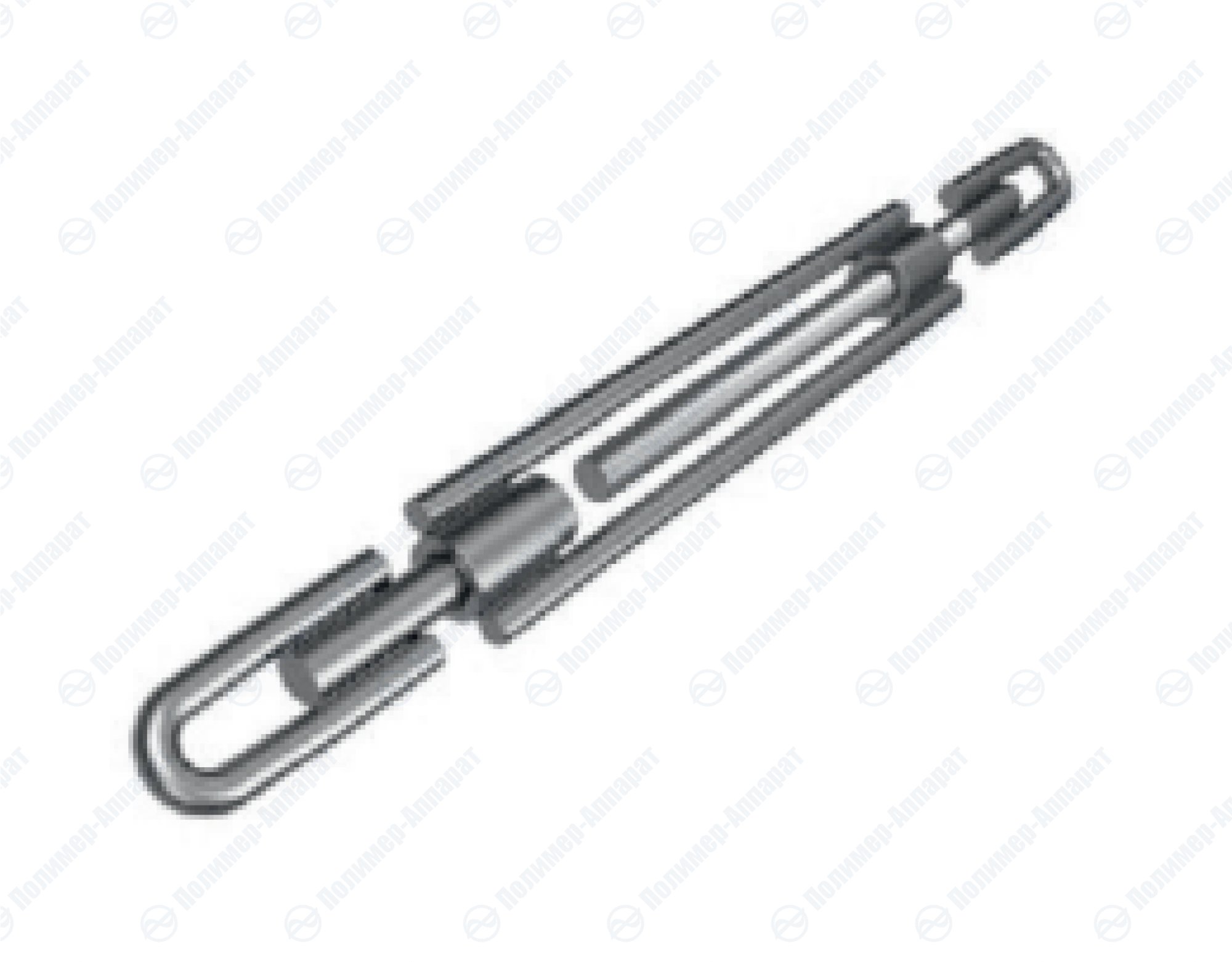

Назначение
Для плавной регулировки длин изолирующей подвески.
Одновременно обеспечивают переход от арматуры одного ряда нагрузок к другой.Звенья должны соответствовать требованиям
ТУ 3449-018-40064547-01.
Технические характеристики
|
Обозначение |
|
|
|

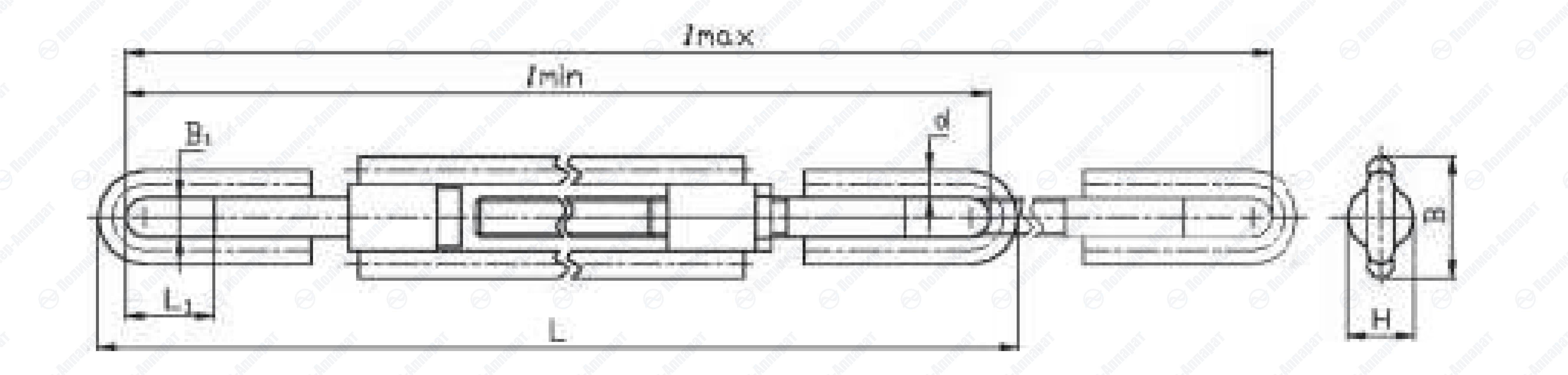

Размеры, мм |
|
|
Диа - пазон регулирования |
Масса, кг |
Разрушающая нагрузка P, кН (т.с.), не менее |
||
|
B |
B 1 |
H |
L |
1 |
l min |
max |
d |
||||
|
ПТР-7-1 |
62 |
17 |
32 |
560 |
45 |
530 |
813 |
14 |
228 |
1,613 |
(7) |
|
ПТР-10-1 |
66 |
20 |
34 |
618 |
45 |
586 |
819 |
16 |
233 |
4,427 |
(10) |
|
ПТР-12-1 |
81 |
24 |
45 |
690 |
55 |
660 |
928 |
18 |
268 |
5,416 |
(12) |
|
ПТР-16-1 |
85 |
27 |
45 |
745 |
55 |
718 |
988 |
20 |
270 |
8,527 |
(16) |
|
ПТР-21-1 |
93 |
30 |
45 |
802 |
65 |
754 |
1015 |
24 |
261 |
9,50 |
(21) |
|
ПТР-25-1 |
108 |
36 |
56 |
854 |
70 |
802 |
1100 |
26 |
298 |
13,80 |
(25) |
|
ПТР-30-1 |
112 |
36 |
56 |
913 |
75 |
857 |
1161 |
28 |
304 |
17,40 |
(30) |
|
ПТР-60-2 |
151 |
48 |
75 |
1195 |
120 |
1119 |
1460 |
38 |
341 |
39,9 |
(60) |
