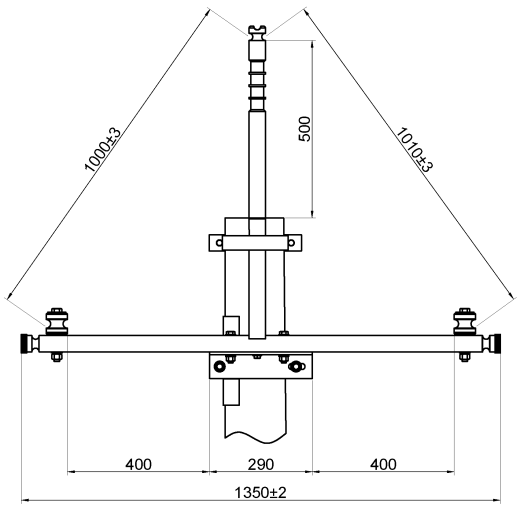

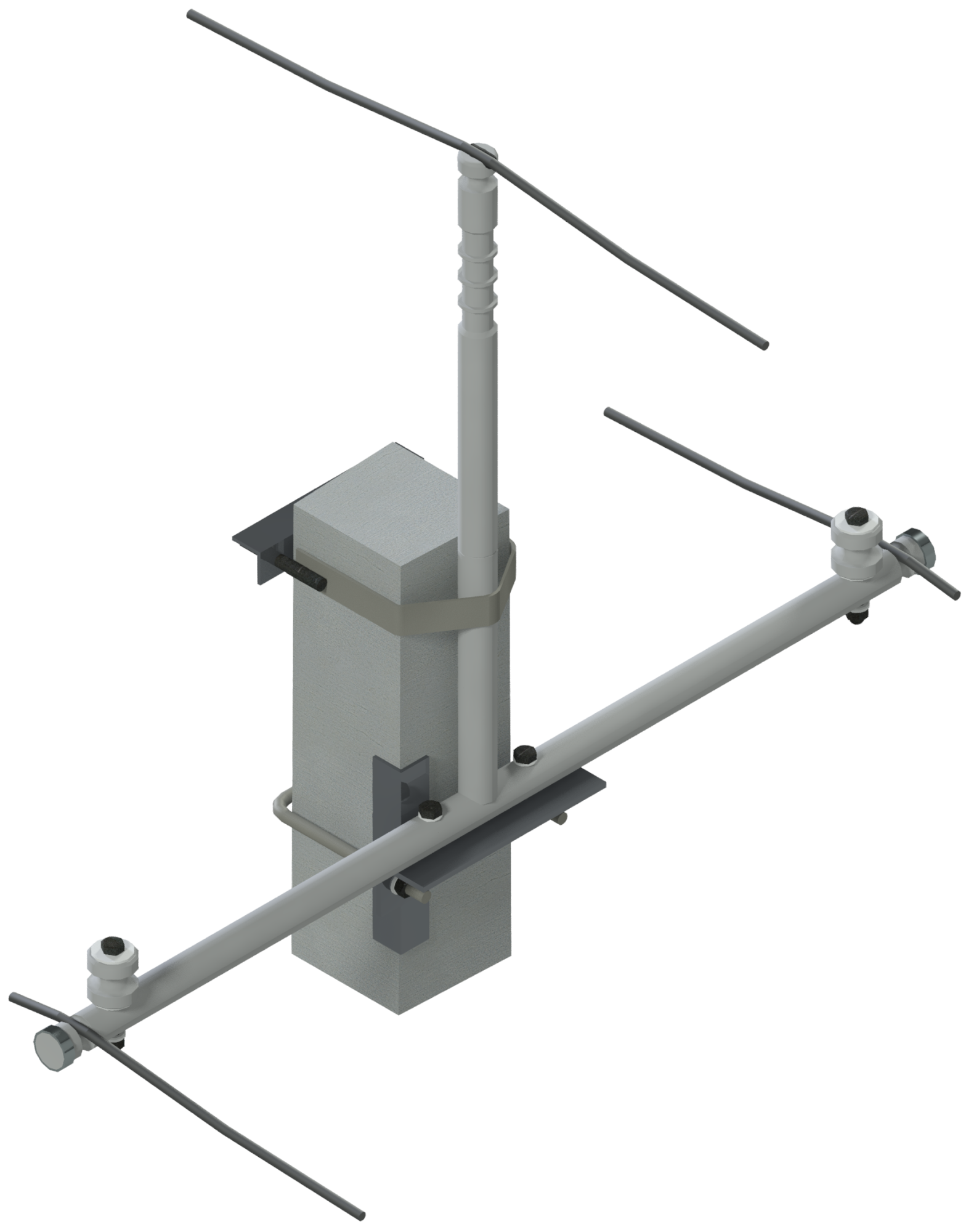

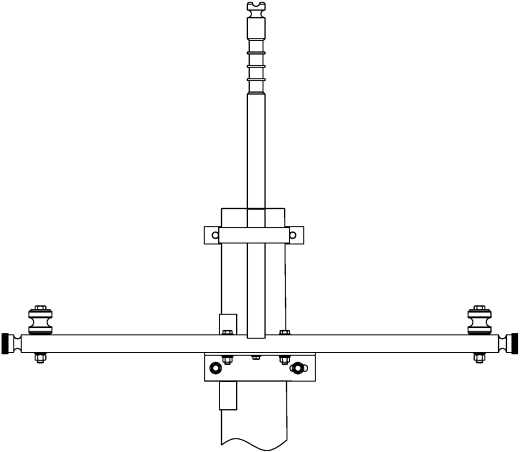

Траверса композитная для крепления трёх проводов. В горизонтальной части траверсы провода крепятся к штыревому узлу или в паз спиральными вязками, возможно двойное крепление провода в населенных пунктах.
В вертикальной части траверсы, провод крепится к шейке или головке стрежня. Траверса устанавливается на промежуточных опорах типа СВ 110. Крепление к опоре выполняется хомутом Х-42 (хомут в комплект траверсы не входит).
|
Наименование параметра |
Значение |
|
Прогиб, мм, не более |
8 |
|
Удельное поверхностное электрическое сопротивление изоляции, не менее, Ом |
1013 |
|
Длина пути утечки тока, мм |
400 |
|
Выдерживаемое напряжение 50 Гц (в сухом состоянии), кВ |
65 |
|
Выдерживаемое напряжение 50 Гц (под дождем), кВ |
45 |
|
Выдерживаемое напряжение в загрязненном и увлажненном состоянии для I-IV степени загрязнения, не менее, кВ |
10 |
|
Трекинг-эрозионная стойкость, длительность испытаний, ч |
500 |
|
Выдерживаемое импульсное напряжение, не менее, кВ |
250 |
|
Адгезия защитной оболочки, балл |
1 |
|
Масса, не более, кг |
16 |
Примечание – прогиб сжато-изогнутых элементов от нормативной нагрузки 1,5 кН – 1/150, по СТО 34.01-21.1-001-2017 допускается – 1/70.
Траверса композитная для воздушной линии электропередачи, номер исполнения – 3, со штыревым расположением провода (для трёх проводов), тип стойки СВ-110.
