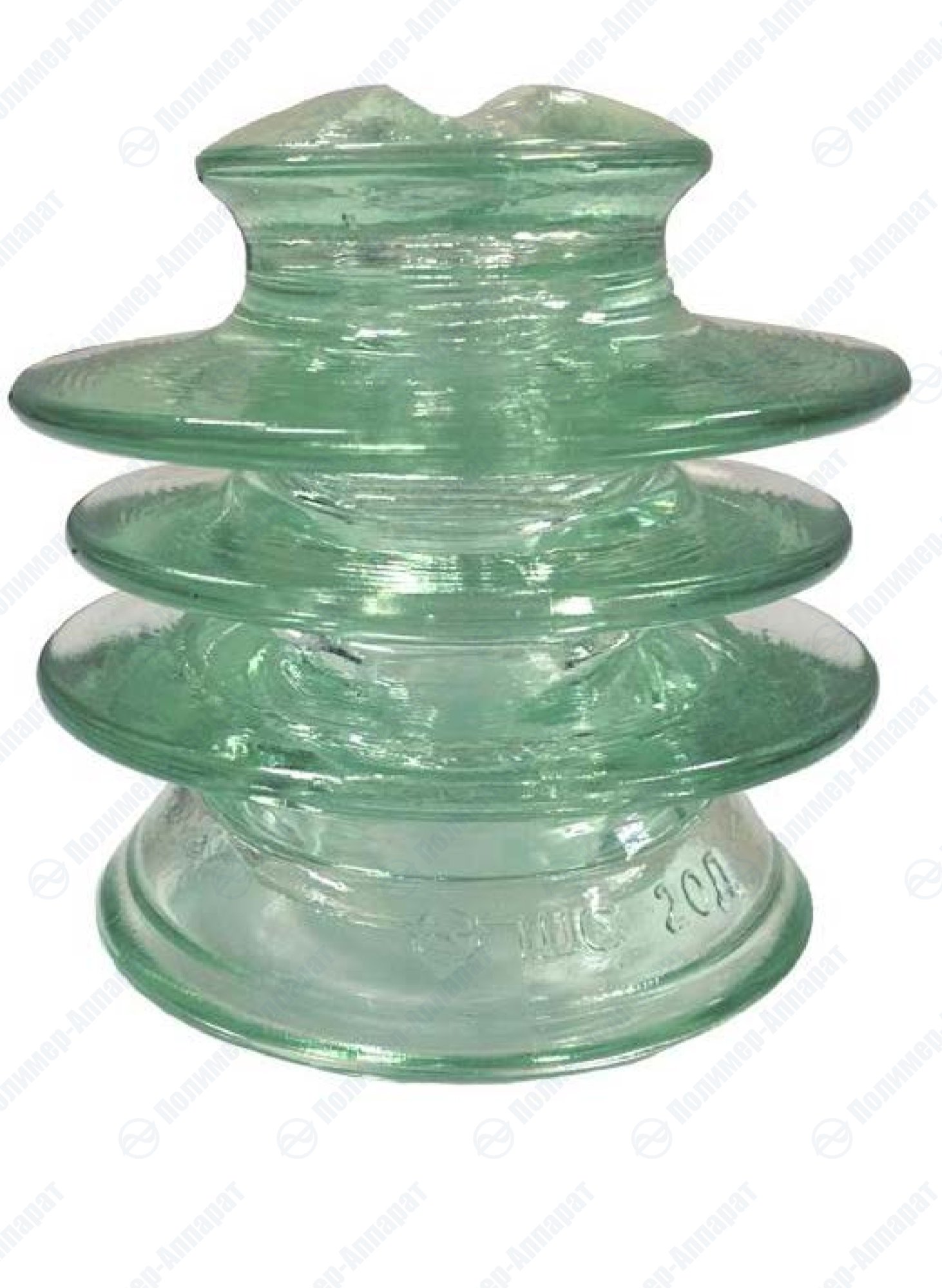

Изолятор стеклянный ШС-20Д

Назначение

Предназначен для крепления и изоляции неизолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 20 кв включительно и частотой до 100 Гц при температуре окружающего воздуха от минус 60 до плюс 50 °С.
Провод может быть закреплен в желобе или на шейке изолятора.
Изолятор соответствует ГОСТ 1232-2017. Изолятор изготавливается по ТУ 27.90.12-124-15207362-2023.

Технические характеристики

Номинальное напряжение, кВ	20
Номинальная длина пути тока утечки, не менее, мм,	435
Допустимая степень загрязнения по ГОСТ 1232-2017 при напряжении 6-10 кВ	II
Пробивное напряжение промышленной частоты в изоляционной среде, не менее, кВ	100
Нормированная механическая разрушающая сила при изгибе, кН	12
Выдерживаемое напряжение стандартного грозового импульса, кВ	100
Выдерживаемое напряжение частотой 50 Гц (под дождем), кВ	50

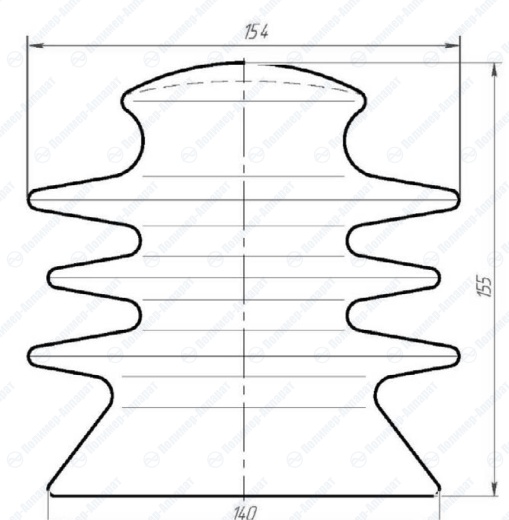

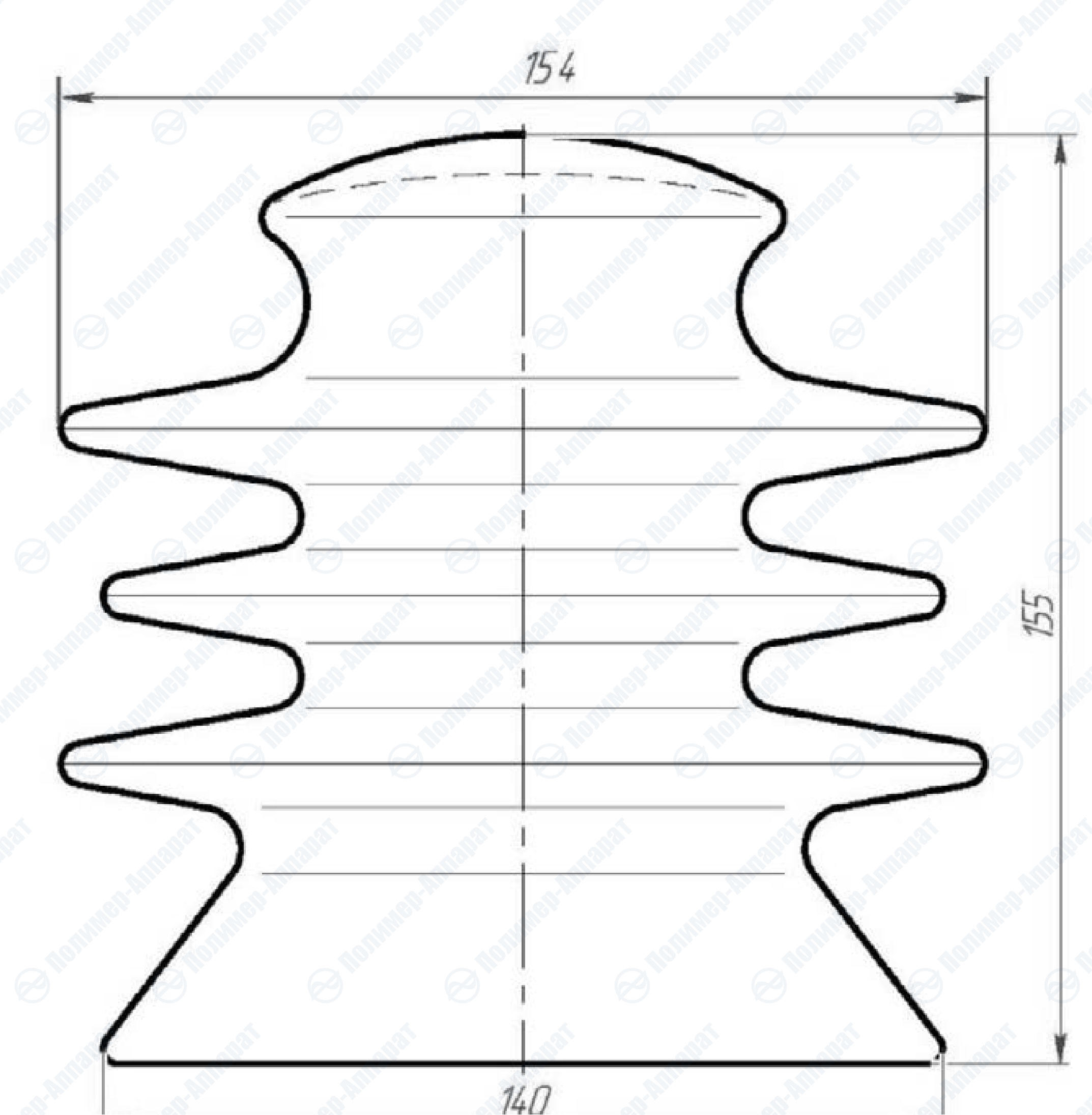

Диаметр изолятора, D, мм	140
Номинальная высота изолятора, H, мм	155
Масса, кг	2,2
