Изолятор ИОРП-10

Назначение

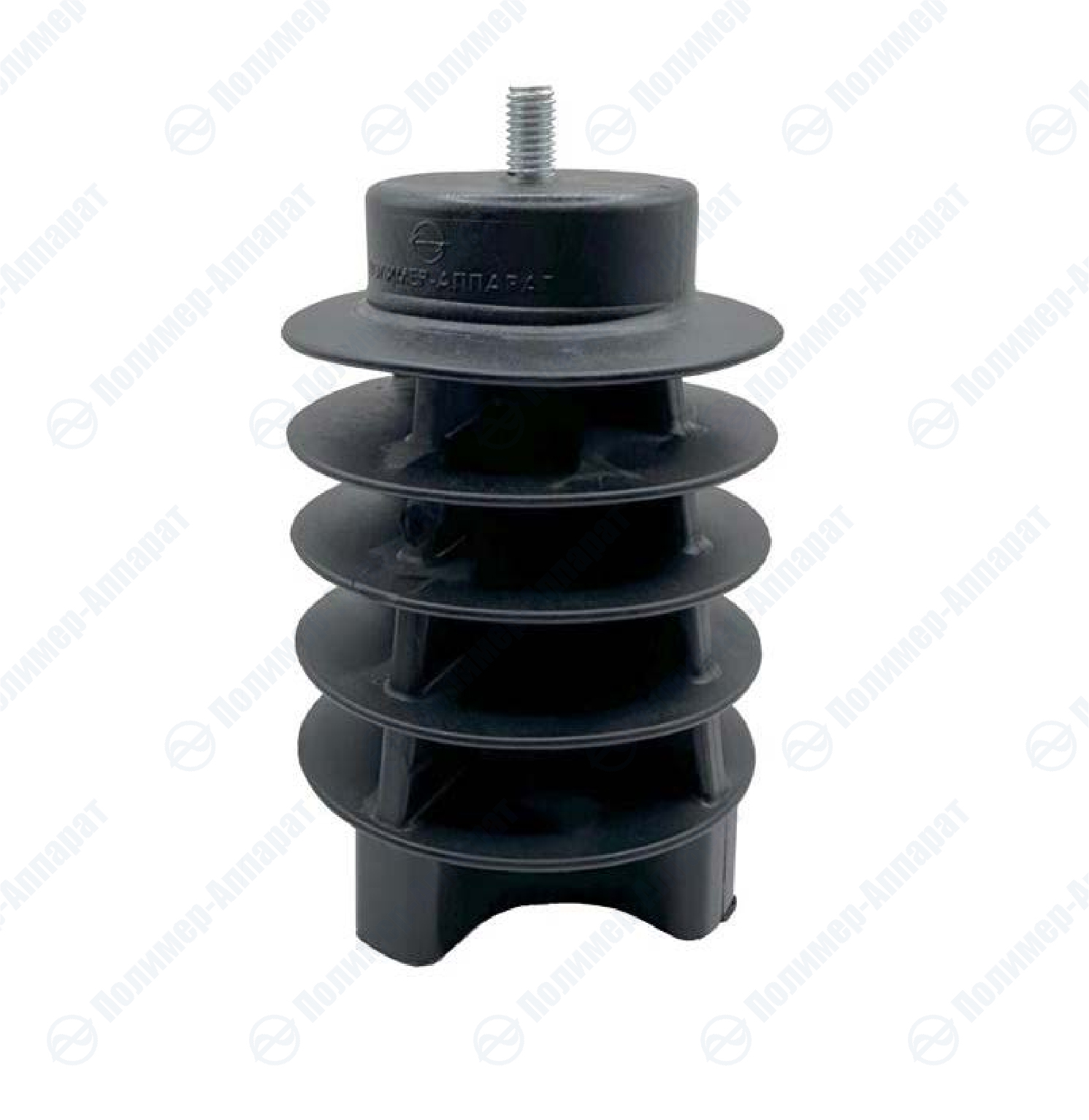

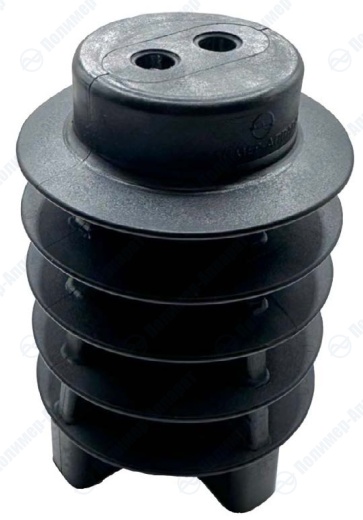

Применяются для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах, подстанций переменного тока частотой переменного тока 50 Гц напряжением до 10 кВ. Изоляторы ИОРП-10 изготавливают из специально созданного полимерного сплава, оболочки выполняют в форме юбки с ребрами. В местах крепления выполняют отверстия, внутрь которых вставлены кронштейны, или они армированы. Вес небольшой – от 320–345 грамм, путь утечки тока – 183 мм.

Изоляторы ИОРП-10 характеризуется следующими преимуществами по сравнению с предыдущими поколениями изоляторов:
• напряжение рабочее – до 10 кВ
• значительно легче по весу, чем стеклянные и фарфоровые (сборка и транспортировка облегчается)
• генерирует меньше электрических помех

Технические характеристики

Номинальное напряжение, кВ	10
Максимально допустимое напряжение, кВ	12
Минимальная разрушающая сила при изгибе, кН	8
Минимальная разрушающая сила при растяжении, кН	10
Выдерживаемое напряжение частотой 50 Гц (в сухом состоянии), кВ	42
Выдерживаемое напряжение грозового импульса в сухом состоянии, не менее, кВ	75
Выдерживаемое напряжение на пробой грозовым импульсом, кВ	97,5
Сопротивление изоляции, не менее, Мом	100
Масса, не более, кг	0,35

Расшифровка условного обозначения изолятора ИОРП-10-ХХ:
И - изолятор
О - опорный
Р - ребристый
П - полимерный
10 - номинальное напряжение, кВ
ХХ - тип исполнения/модификации
Изоляторы изготавливаются по ТУ 3494-110-15207362-2021 и соответствуют ГОСТ 28739.

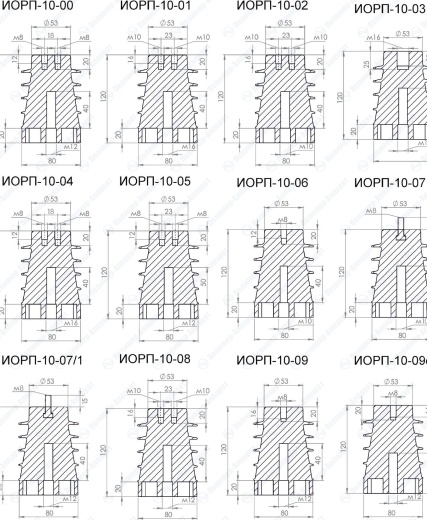

Наименование	Рис.	Длина пути утечки тока, мм	D1,мм	D2, мм	D3, мм "Болт"	L1, мм	L2,  мм	L3,  мм	B1, мм	Масса изолятора, не более, кг
ИОРП10-00	1	183	2*М8	М12	—	20	40	—	18	0,35
ИОРП-10-01	2	183	2*М10	М16	—	20	40	—	23	0,35
ИОРП10-02	3	183	2*М10	М10	—	20	40	—	23	0,35
ИОРП10-03	4	183	М16	М16	—	20	40	—	—	0,35
ИОРП10-04	5	183	2*М8	М16	—	20	40	—	18	0,35
ИОРП10-05	6	183	2*М8	М12	—	20	50	—	23	0,35
ИОРП10-06	7	183	М8	М10	—	20	40	—	—	0,35
ИОРП10-07	8	183	—	М10	М8	—	40	15	—	0,35
ИОРП-10-07/1	9	183	—	М12	М8	—	40	15	—	0,35
ИОРП10-08	10	183	2*М10	М12	—	20	40	—	23	0,35
ИОРП10-09	11	183	М8	М12	—	20	40	—	—	0,35
ИОРП10-09с	12	183	М8	М12	—	20	55	—	—	0,35
