ПЗУ-IR-РА

Назначение устройства

ПЗУ-IR-PA является птицезащитным устройством изолирующего типа, обеспечивающим безопасность птиц на воздушных линиях электропередачи. Устанавливается на РЛНД-10, а также на вводах токоведущих проводов в КТП 10/0,4 кВ с проходными изоляторами.

Описание устройства

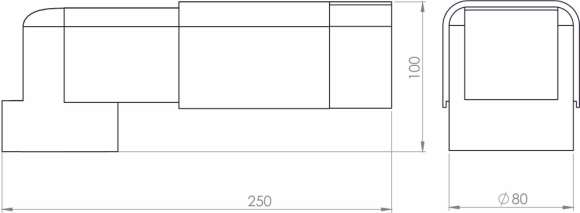

ПЗУ-IR-PA состоит из кожухов для подвижных контактов, кожухов для неподвижных контактов, защитных колпаков контактов. Дополнительно устройство может быть укомплектовано защитными колпаками контактов, для защиты КТП.

Технические характеристики

Параметры	Характеристики
Электрическое сопротивление изоляции	не менее 20 МОм
Устройства изготовлены	из полимерных материалов, стойких к воздействию окружающей среды
Климатическое исполнение	УХЛ 1
Стойкость к ветровым нагрузкам	до VII района включительно
Стойкость к гололёдным нагрузкам	до VII района включительно
Гарантийный срок эксплуатации	60 месяцев со дня продажи
Срок эксплуатации	40 лет с даты продажи заводом изготовителем.

Монтаж ПЗУ-IR-РА на РЛНД

– Установить кожух неподвижного контакта.
– Установить хомут червячный на кожухе неподвижного контакта, притянув его к изолятору.
– Установить кожух подвижного контакта.
– Установить хомут червячный на кожухе подвижного контакта, притянув его к изолятору.
– Присоединить шлейф к магистрали ВЛ.
– Продеть свободный конец шлейфа через отверстие в защитном колпаке.
– Присоединить конец шлейфа к РЛНД.
– Опустить по шлейфу защитный колпак.
– Закрепить хомут червячный малый на шлейфе, прижав защитный колпак к кожуху.
– Повторить для оставшихся двух шлейфов.

Монтаж ПЗУ-IR-РА (КТП) на КТП

– Установить ПЗУ-IR-PA на РЛНД методом, описанным выше.
– Продеть свободный конец шлейфа через отверстие в защитном колпаке.
– Присоединить конец шлейфа к КТП.
– Опустить по шлейфу защитный колпак.
– Закрепить Хомут червячный малый на шлейфе, прижав защитный колпак к проходному изолятору.
