ПЗУ-IL-РА

Назначение устройства

ПЗУ-IL-PA и ПЗУ-IL2-PA является птицезащитным устройством изолирующего (контактного) типа. Применяется на ВЛ 6-20 кВ для защиты птиц от поражения электрическим током как универсальное устройство и может быть установлено на штыревые изоляторы:

• типа ШФ-10; ШС-10; ШФ-20; ШС-20 и их модификации с головной вязкой провода;
• типа ШФ-10; ШС-10; ШФ-20; ШС-20 и их модификации с креплением провода зажимом типа ЗАК-10-1;
• типа ШФ-10; ШС-10; ШФ-20; ШС-20; ШТИЗ-10В; ШТИЗ-20В и их модификации с боковой вязкой провода, в том числе с двойным креплением, на промежуточных, концевых и ответвительных опорах.

Описание устройства

ПЗУ-IL-PA состоит из составного капота и двух гофр-рукавов. Устанавливается на провод с помощью многоразовых клипс (защелок).
ПЗУ-IL2-PA состоит из двух составных капотов и двух гофр-рукавов. Устанавливается на провод с помощью многоразовых клипс (защелок).

Технические характеристики

Параметры	Характеристики
Электрическое сопротивление изоляции	не менее 20 МОм
Устройства изготовлены	из полимерных материалов, стойких к воздействию окружающей среды
Климатическое исполнение	УХЛ 1
Стойкость к ветровым нагрузкам	до VII района включительно
Стойкость к гололёдным нагрузкам	до VII района включительно
Гарантийный срок эксплуатации	60 месяцев со дня продажи
Срок эксплуатации	40 лет с даты продажи заводом изготовителем.

Монтаж ПЗУ-IL-РА

1. Соединить наружную и внутреннюю части капота.

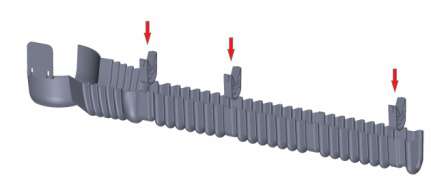

2. На каждый гофр-рукав установить клипсы (защелки) монтажные в количестве 3 штук согласно схеме.
3. После проведения всех подготовительных сборок, необходимо закрепить устройство на проводе, путем нажатия на гофр-рукав в местах установленных клипс (защелок) монтажных.

Монтаж ПЗУ-IL2-РА

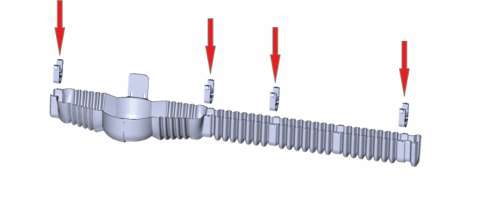

1. На каждый гофр-рукав установить клипсы (защелки) монтажные в количестве 4 штук согласно схеме.

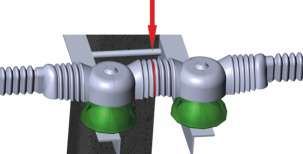

2. В случае, когда межосевое расстояние между изоляторами менее 420 мм, необходимо по месту обрезать короткие кожухи. При установке кожухи должны накладываться друг на друга таким образом, чтобы установленное устройство не имело открытых участков провода. Обрезанные части гофр-рукавов необходимо скрепить монтажной стяжкой.

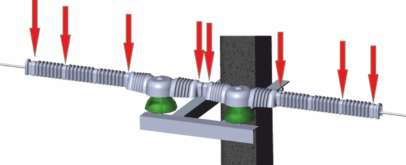

3. После проведения всех подготовительных сборок, необходимо закрепить устройство на проводе, путем нажатия на гофр-рукав в местах установленных клипс (защелок) монтажных.
