ПЗУ-SH-PA

Назначение устройства ПЗУ-SH-PA

ПЗУ-SH-PA является птицезащитным устройством антиприсадочного типа, обеспечивающим безопасность птиц на воздушных линиях электропередачи, путем предотвращения посадки на элементы конструкций высоковольтных линий. Может быть установлено на воздушных линиях электропередачи с напряжением 6–750 кВ.

Описание устройства

ПЗУ-SH-РА состоит из корпуса с закрепленными отпугивающими элементами, распложенными под разными углом. На каждом отпугивающем элементе установлен травмобезопасный наконечник.
В корпусе устройства установлена резьбовая шпилька, позволяющая дистанцировать устройство от точки крепления. Крепление устройства к траверсе производится с помощью монтажной струбцины.
При необходимости защиты воздушных линий электропередачи среднего напряжения (6-10 кВ) устройство необходимо разместить на траверсе посередине между токоведущими жилами. При использовании на угловых анкерных опорах в качестве защиты гирлянды подвесного изолятора либо в качестве защиты шлейфа, устройство необходимо закрепить непосредственно над защищаемой зоной.

Модификации устройства

ПЗУ-SH-PA 450 – имеет зону защиты 450 мм, имеет компактный размер, может быть установлено на опорах воздушных линий электропередачи среднего напряжения 6-10 кВ.
ПЗУ-SH-PA 800 – имеет зону защиты 850 мм, может быть установлено на воздушных линиях электропередачи с любым классом напряжения.
ПЗУ-SH-PA 1200 – зона горизонтальной защиты 1240 мм, увеличенный размер защищаемой зоны позволяет устанавливать меньшее количество устройств на угловые анкерные опоры на воздушных линиях электропередачи классом напряжения 110 кВ выше.
ПЗУ-SH-PA-КОНУС – имеет зону защиты 800 мм, может быть установлено на воздушных линиях электропередачи с любым классом напряжения.
*Возможны дополнительные модификации устройств, у которых в соответствии с требованиями Заказчика могут быть подобраны высота и диаметр зоны защиты.

Технические характеристики

Параметры	Характеристики
Рабочая часть антиприсадочного элемента	Выполнена из электроизоляционного материала и имеет травмобезопасные наконечники
Покрытие металлических частей устройства	Цинковое
Климатическое исполнение	УХЛ 1
Стойкость к ветровым нагрузкам	до VII района включительно
Стойкость к гололёдным нагрузкам	до VII района включительно
Гарантийный срок эксплуатации	60 месяцев со дня продажи
Срок эксплуатации	40 лет с даты продажи заводом изготовителем.

Монтаж

Устройство поставляется в комплекте со стальной струбциной, при необходимости возможна замена стальной струбцины на полимерный узел крепления.

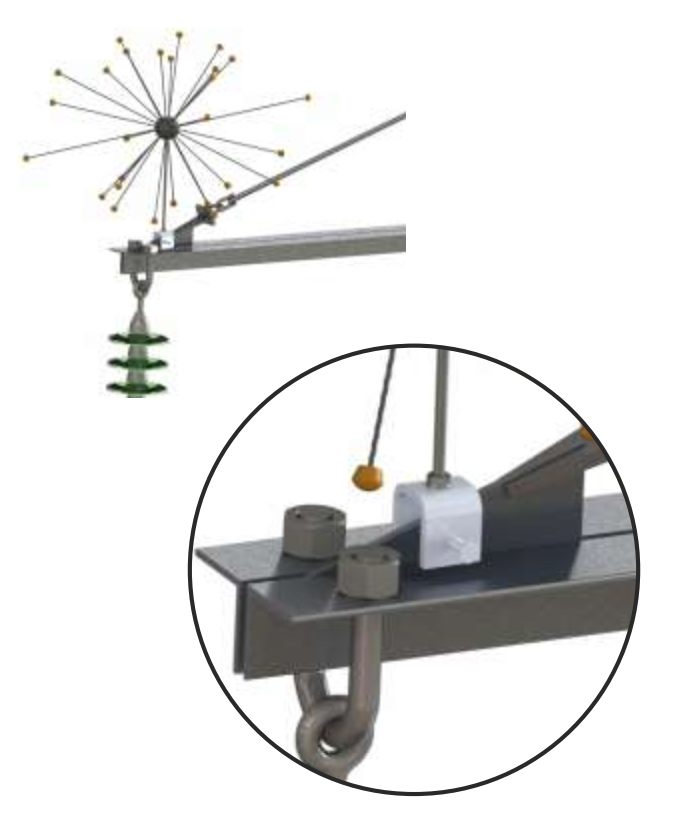

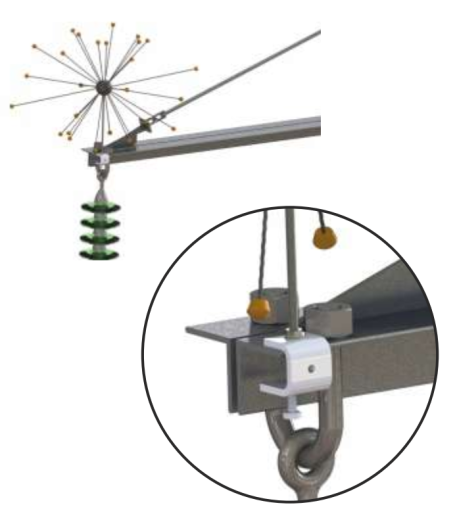

Монтаж устройства может осуществляться как на горизонтально, так и на вертикально ориентированную полку траверсы.
