Исполнение С1, С2

Ограничители предназначены для защиты от индуктированных грозовых перенапряжений изоляции электрооборудования и аппаратов, установленных на опорах ВЛ; ответвлений от магистрали к вводам в здания; изолягистрали к вводам в здания; изоляции воздушной линии.

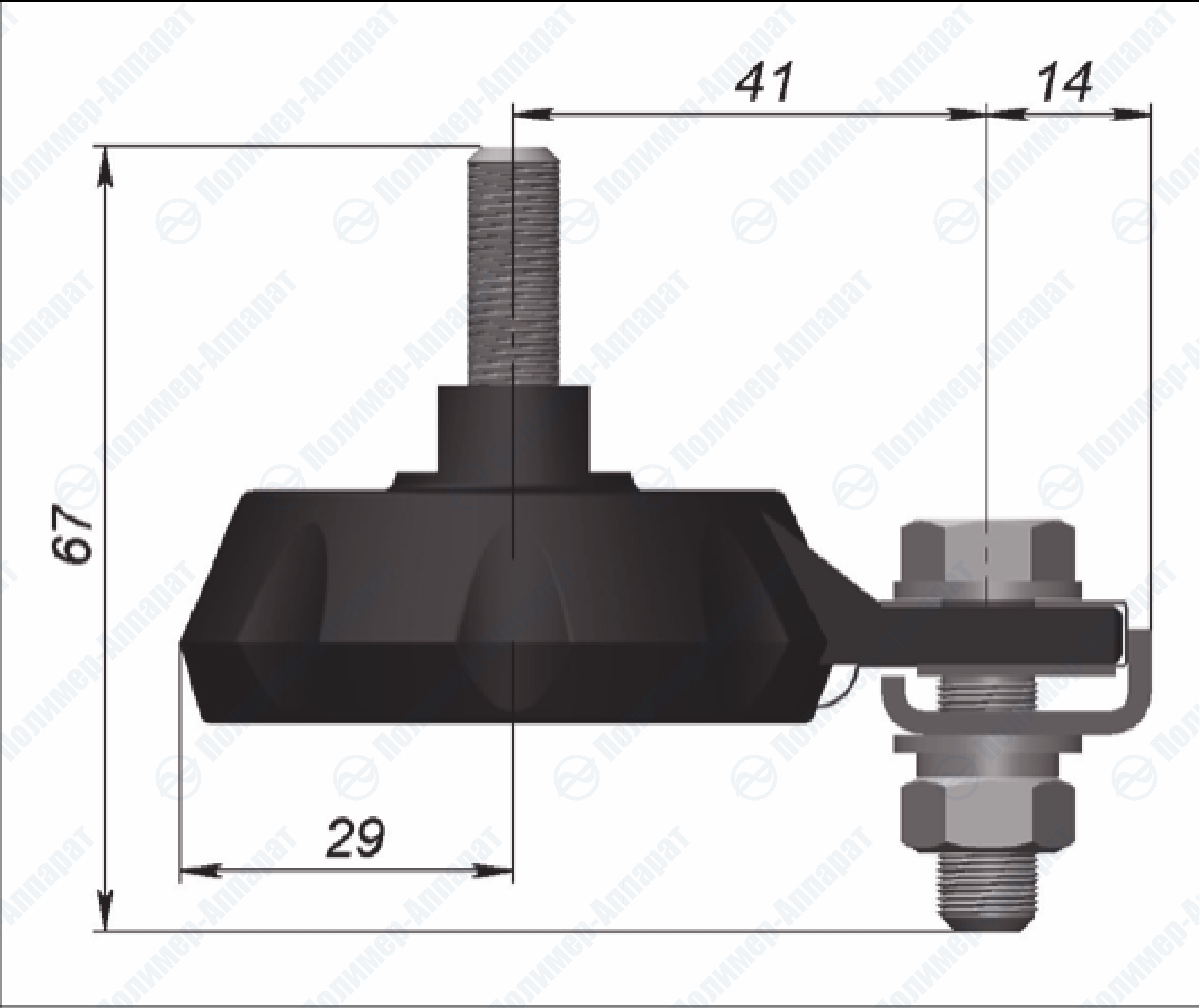

ОПНп исполнение С1: Подключение ограничителя к электрической сети осуществляется через металлический ввод ограничителя - шпильку М8. Заземление ограничителей выполняется гибким проводником сечением от 6 ÷50 мм2 на контактную клемму, расположенную на боковой поверхности. Боковой зажим позволяет заземлять ограничитель проводами сечением от 6 до 50 мм2. В меньшую часть зажима (на рисунке справа) зажимаются про-вода сечением 6 и 10 мм2. В большую часть зажима (на рисунке слева) зажимаются провода сечением от 16 до 50 мм2.

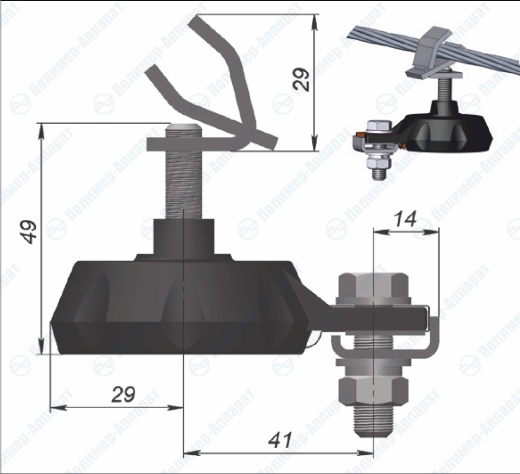

ОПНп исполнение С2 (В комплекте с контактной клеммой для неизолированных проводов): Подключение ограничителя к электрической сети осуществляется через металлическую контактную клемму, расположенную на вводе ограничителя (шпилька М8). Верхняя контактная клемма позволяет устанавливать ограничитель на неизолированные провода сечением от 25 до 200 мм2. Заземление ограничителей выполняется гибким проводником сечением от 6 ÷50 мм2 на зажим, расположенный на боковой поверхности
