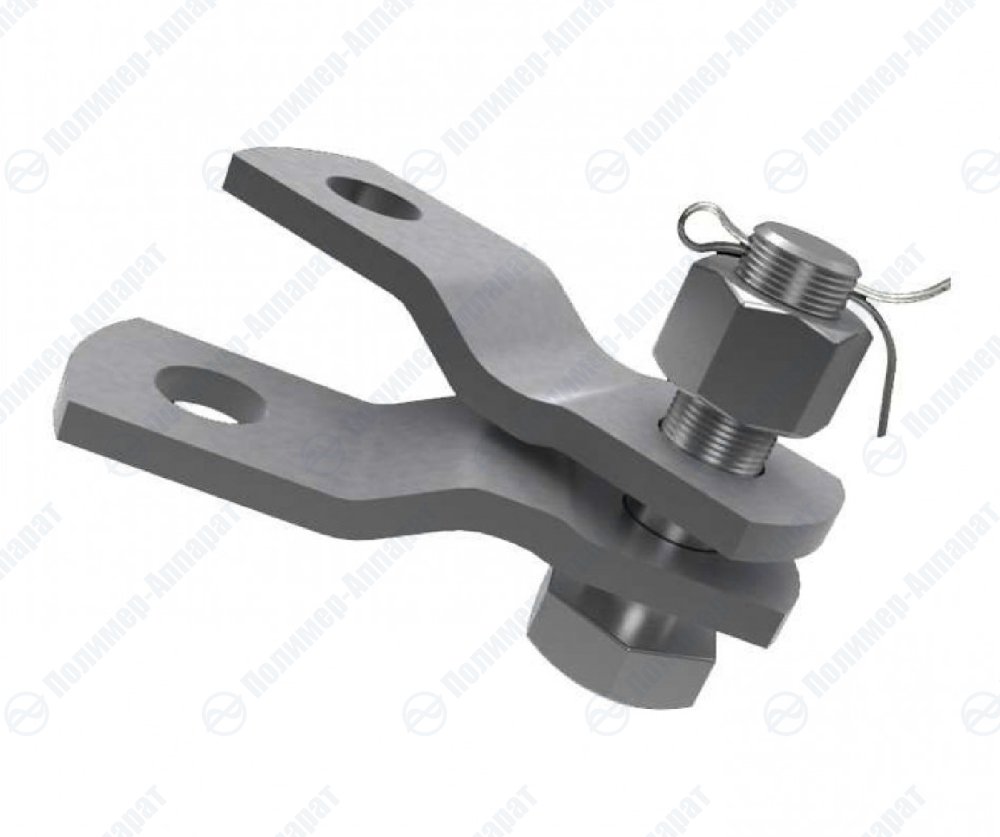

Назначение
Для обеспечения перехода от арматуры одного ряда нагрузок к другому.
Звенья должны соответствовать требованиям ТУ 3449-018-40064547-01.

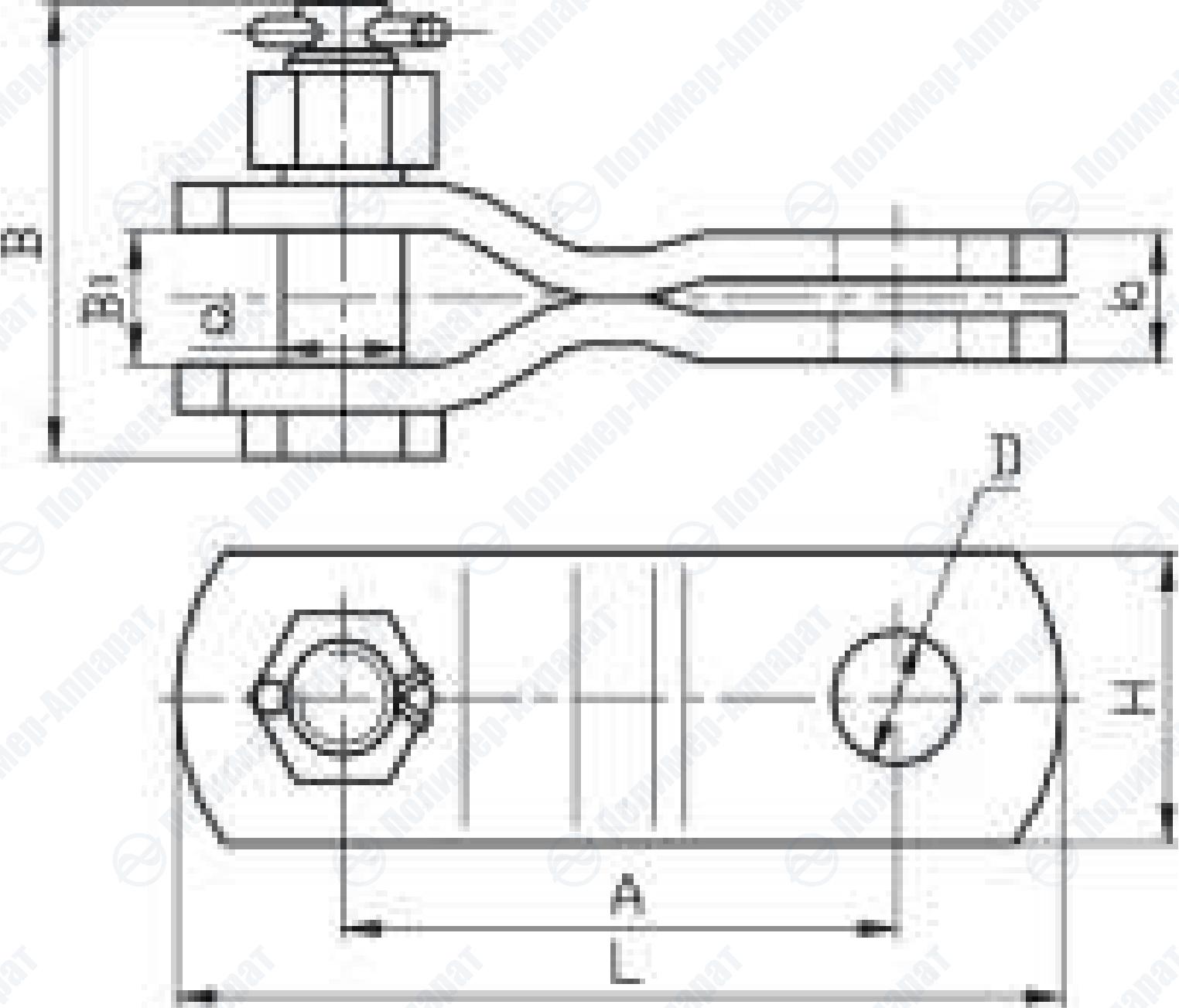

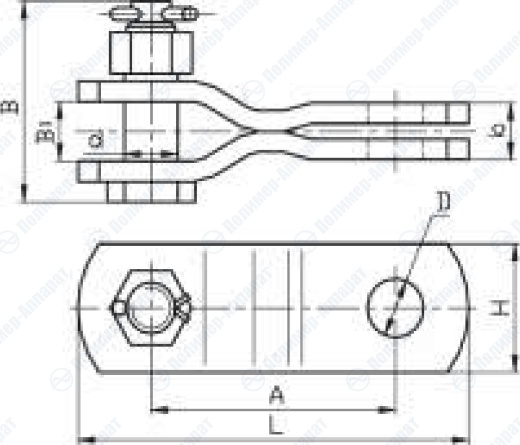

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Обозначение |
|
|
|
Размеры, мм |
|
|
Масса, кг |
Разрушающая нагрузка Р, кН (т.с.), не менее |
||
|
B 1 |
b |
d |
D |
A |
L |
H |
B |
|||
|
ПРТ-7-1 |
17 |
16 |
16 |
17 |
65 |
112 |
40 |
65 |
0,34 |
70(7) |
|
ПРТ-12-1 |
23 |
22 |
22 |
23 |
100 |
160 |
50 |
78 |
1,145 |
120 (12) |
|
ПРТ-16-1 |
26 |
25 |
25 |
26 |
110 |
180 |
60 |
83 |
1,43 |
160 (16) |
|
ПРТ-21-1 |
29 |
28 |
28 |
29 |
115 |
185 |
56 |
98 |
2,30 |
210 (21) |
|
ПРТ-25-1 |
34 |
32 |
32 |
34 |
135 |
215 |
63 |
110 |
3,27 |
250 (25) |
|
ПРТ-30-1 |
38 |
36 |
36 |
38 |
140 |
220 |
70 |
120 |
4,20 |
300 (30) |
|
ПРТ-35-1 |
40 |
38 |
38 |
40 |
150 |
240 |
75 |
125 |
5,37 |
350 (35) |
|
ПРТ-45-1 |
42 |
40 |
40 |
42 |
160 |
260 |
80 |
130 |
7,21 |
450 (45) |
|
ПРТ-53-1 |
44 |
42 |
42 |
44 |
165 |
265 |
85 |
137 |
8,00 |
530 (53) |
|
ПРТ-60-1 |
47 |
45 |
45 |
47 |
185 |
305 |
95 |
142 |
9,78 |
600 (60) |
|
ПРТ-75-1 |
52 |
50 |
50 |
52 |
195 |
325 |
110 |
162 |
12,90 |
750 (75) |
|
ПРТ-90-1 |
58 |
56 |
56 |
58 |
220 |
370 |
120 |
175 |
17,04 |
900 (90) |
|
ПРТ-110-1 |
62 |
60 |
60 |
62 |
245 |
425 |
140 |
195 |
22,30 |
1100 (110) |
