Изолятор фарфоровый ШФ-20Г

Назначение

Штыревые фарфоровые изоляторы ШФ-20Г для напряжений до 20 кВ, наружной установки, используются для изоляции и крепления проводов ВЛЭП, в том числе изолированных, в распределительных устройствах ЭС и ПС переменного тока, а также применяются на линиях железнодорожного транспорта. Изоляторы удобно заказывать в комплекте с траверсами.
Достоинства:
Данный тип изоляторов более термостойкий и имеет увеличенные электрические характеристики. Применим в районах с различными СЗА. Для повышения надежности в районах с повышенным загрязнением на ВЛ и в электроустановках 10 кВ применяют изоляторы ШФ-20, имеющие в полтора раза большую длину пути утечки.

Технические характеристики

Номинальное напряжение, кВ	20
Номинальная длина пути тока утечки, не менее, мм,	400
Пробивное напряжение промышленной частоты в изоляционной среде, не менее, кВ	180
Минимальная механическая разрушающая нагрузка, кН	13
Выдерживаемое напряжение стандартного грозового импульса, кВ	135
Выдерживаемое напряжение частотой 50 Гц (под дождем), кВ	65
Выдерживаемое напряжение частотой 50 Гц (в сухом состоянии), кВ	85

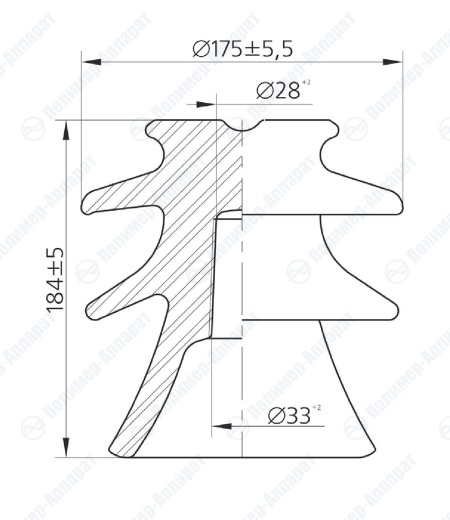

Номинальная высота изолятора, H, мм	175
Масса, кг	3,2
