Изолятор ПСВ120Б

Назначение

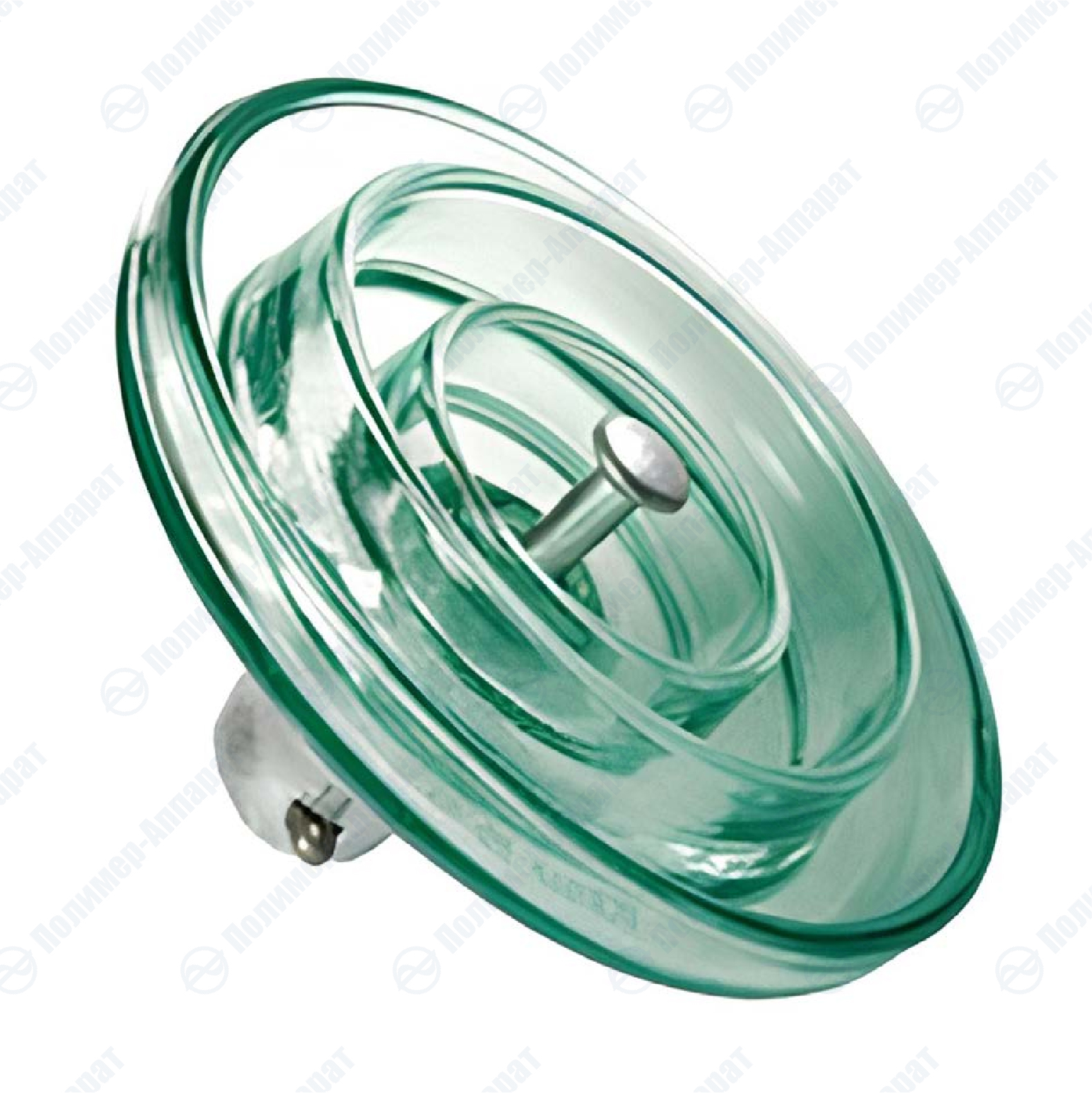

Стеклянный изолятор ПСВ-120Б - это линейный подвесной изолятор из закаленного стекла с увеличенным вылетом ребра, предназначенный для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях электропередачи, подстанциях и электростанциях.

Применение:
- Изоляция и крепление проводов на ВЛ напряжением от 10 кВ и выше
- Использование на подстанциях и электростанциях
- Эксплуатация в районах с повышенной степенью загрязненности атмосферы

Особенности:
- Увеличенный вылет ребра на нижней поверхности
- Повышенная эффективность в условиях загрязнения
- Высокая механическая прочность
Изолятор ПСВ120Б представляет собой усовершенствованную версию стеклянных изоляторов ПС, обладающую улучшенными характеристиками для работы в условиях повышенного загрязнения атмосферы.

Исполнение УХЛ 1 по ГОСТ 15150.
Изготавливается по ТУ 27.90.12-123-15207362-2023
Изолятор соответствует требованиям ГОСТ 6490-2017.

Технические характеристики

ПСВ120Б	212W	112W
Нормированная механическая разрушающая нагрузка,кН	120
Нормированная механическая разрушающая нагрузка остатка изолятора, кН	96

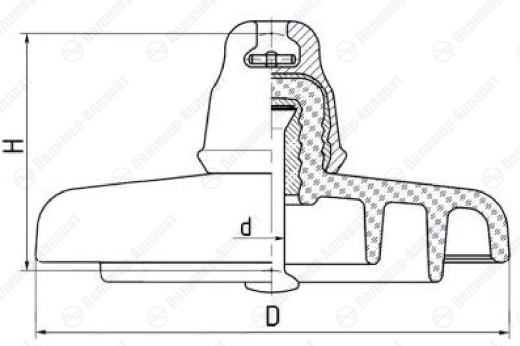

Диаметр D, мм	280
Строительная высота, H, мм	127	146
Длина пути утечки, мм	445
Сферическое соединение, D, мм	16
Пробивное напряжение в изоляционной среде, кВ	130
Выдерживаемое напряжение (в сухом состоянии), кВ	85
Выдерживаемое напряжение (под дождём), кВ	50
Выдерживаемое импульсное напряжение, кВ	125/125
Номинальное напряжение при допустимом уровне радиопомех, Дб/кВ	60/20 86/30
Масса, кг	5,7
